Belimo SH24A300 - servomoteur linéaire

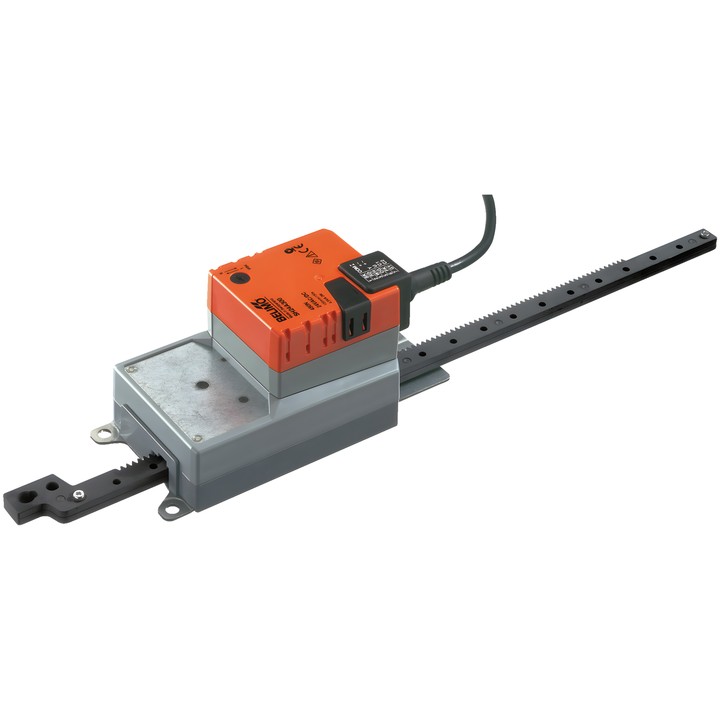

Servomoteur linéaire Belimo SH24A300

Servomoteur destiné à la régulation de volets et de vannes dans les installations techniques des bâtiments. Selon la fiche technique, il convient aux volets d’air d’une surface allant jusqu’à env. 3 m².

Caractéristiques principales

• Force du servomoteur : 450 N.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : Fermé/Ouvert, 3 points.
• Course : 300 mm ; longueur de course maximale 300 mm, réglable par incréments de 20 mm. La course est limitée des deux côtés par des butées mécaniques.
• Temps de course du moteur : 150 s / 100 mm.
• Puissance absorbée en fonctionnement : 2 W ; en position de repos : 0.2 W ; pour le dimensionnement des câbles : 4.5 VA.
• Le sens de déplacement du moteur se sélectionne avec le commutateur 0 (sorti) / 1 (rentré).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’une butée de fin de course est atteinte.
