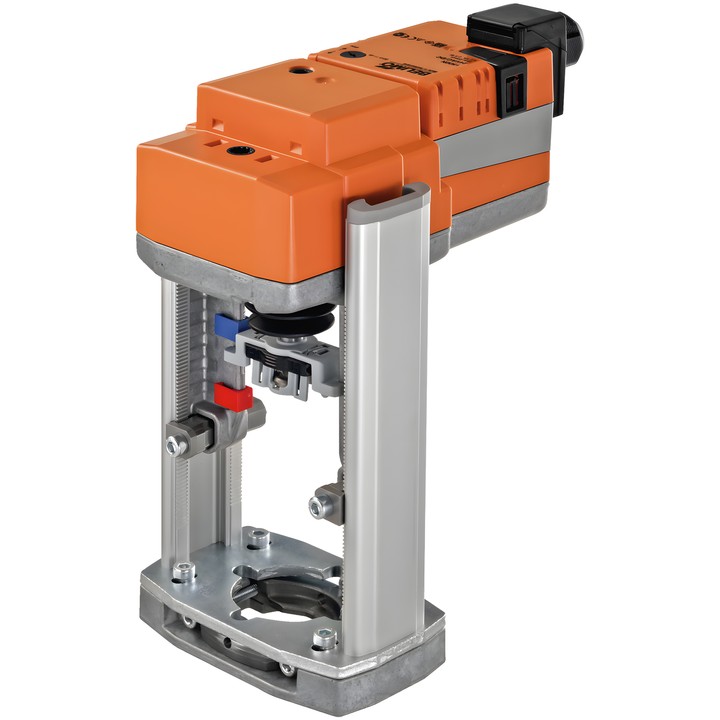

Belimo SV24A-RE - servomoteur linéaire pour vannes à soupape

Belimo SV24A-RE - servomoteur linéaire pour vannes à soupape

Belimo
2 430,07 zł
TTC
1 975,67 zł tax excluded

Servomoteur linéaire RetroFIT+ pour vannes à soupape 2 et 3 voies. Force 1500 N, alimentation AC/DC 24 V, commande Fermer/Ouvrir ou 3 points, course 20 mm.

Le temps de course du moteur est de 150 s / 20 mm. Le servomoteur possède un bouton de commande manuelle avec possibilité de verrouillage et un indice de protection IP54.

Livraison sous environ 14 jours
Partager

Belimo SV24A-RE – servomoteur pour vannes à soupape

Servomoteur RetroFIT+ conçu pour les vannes à soupape 2 et 3 voies. La documentation décrit le montage sur des vannes de différents fabricants à l’aide d’un support et d’adaptateurs universels pour le col et la tige de vanne.

Caractéristiques principales et données techniques

  • Force d’actionnement : 1500 N ; course : 20 mm.
  • Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
  • Commande : Fermer/Ouvrir, 3 points.
  • Temps de course du moteur : 150 s / 20 mm.
  • Consommation pendant le mouvement : 2.5 W ; à l’arrêt : 0.5 W ; puissance de dimensionnement : 5 VA.
  • Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø4...10 mm).
  • Commande manuelle par bouton avec possibilité de verrouillage ; indicateur mécanique de position.
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
  • Protection contre les surcharges et arrêt automatique à l’atteinte de la position finale.

  • Marque
    Belimo
  • Référence
    SV24A-RE
  • EAN13
    7630498122385

  • Tension AC/DC
    AC/DC 24 V
  • Puissance absorbée (en mouvement)
    2.5 W
  • Consommation électrique (maintien)
    0.5 W
  • Puissance nominale
    5 VA
  • Raccordement de la commande d’alimentation
    Bornes 4 mm² (câble ø4...10 mm)
  • Type de commande
    Ouverture/fermeture, 3 points
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Force
    1500 N
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Course
    20 mm
  • Temps de course (moteur)
    150 s / 20 mm

Techniczna karta katalogowa

Téléchargement (1.29MB)

Instrukcja montażu

Téléchargement (2.63MB)

EU Declaration of Conformity – SV24A-RE

Téléchargement (32.47KB)

Environmental Declaration – SV..-RE

Téléchargement (72.09KB)
