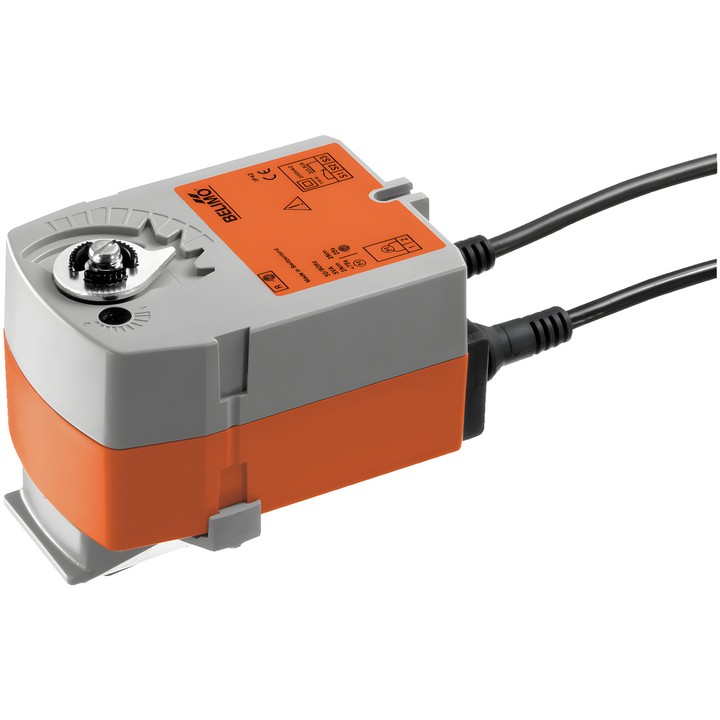

Belimo TRF230-S - servomoteur rotatif pour vannes à boisseau sphérique

Belimo TRF230-S – servomoteur pour vannes à boisseau sphérique

En fonctionnement, le servomoteur rotatif amène la vanne en position de service et arme le ressort de rappel. En cas de coupure de l’alimentation, le ressort ramène la vanne en position de sécurité : NC, vanne fermée (A–AB = 0%). Pour les vannes avec passage en L, la fiche technique indique A–AB = 100%.

Caractéristiques et spécifications principales

• Couple du moteur et du ressort de rappel : 2.5 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz ; plage de tension : AC 85...265 V.
• Commande : Fermer/Ouvrir. Temps de course du moteur : 75 s / 90° ; temps de course de la fonction de sécurité : <75 s / 90°.
• Contact auxiliaire : 1x SPDT, 0...100%, avec point de commutation réglable.
• Puissance absorbée en mouvement : 2.5 W ; à l’arrêt : 1.5 W ; puissance de dimensionnement : 5 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 2x 0.75 mm² ; raccordement du contact auxiliaire : câble de 1 m, 3x 0.75 mm².
• Indicateur mécanique de position ; indice de protection IP42.
• Montage direct sur la vanne à boisseau sphérique avec une vis ; la position de montage par rapport à la vanne est sélectionnable par incréments de 90°.

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée. L’appareil est destiné aux installations fixes de chauffage, ventilation et climatisation.
