Belimo TRF24 - servomoteur rotatif pour vannes à boisseau sphérique

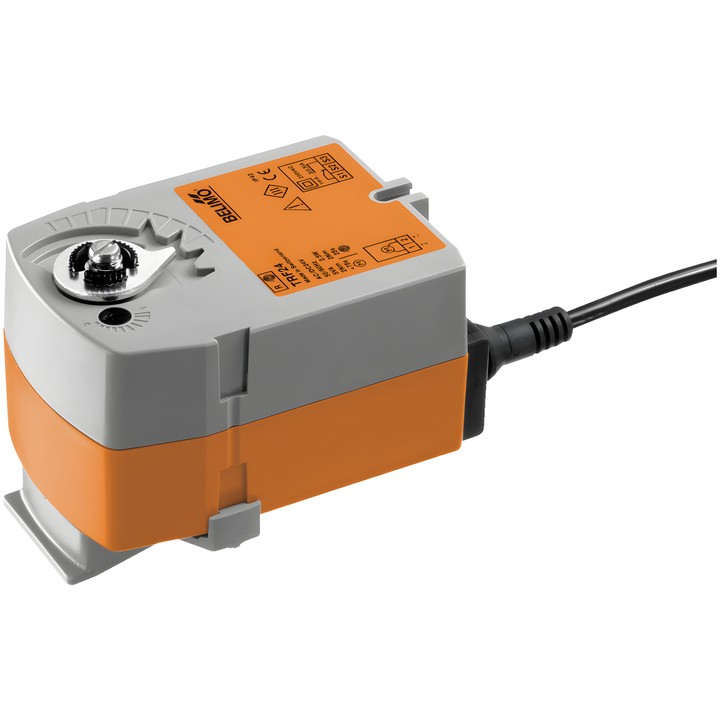

Servomoteur Belimo TRF24

TRF24 est un servomoteur rotatif pour vannes à boisseau sphérique. En fonctionnement, il place la vanne en position de travail et tend le ressort de rappel. En cas d’interruption de l’alimentation, le ressort fait passer la vanne en position de sécurité NC.

Principales caractéristiques techniques

• Couple du moteur et de la fonction de sécurité : 2.5 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de tension nominale : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Commande : Fermer/Ouvrir.
• Temps de course du moteur : 75 s / 90° ; temps de course de la fonction de sécurité : <75 s / 90°.
• En cas de coupure d’alimentation : NC, vanne fermée (A–AB = 0%) ; pour les vannes à passage en L : A–AB = 100%.
• Consommation électrique en fonctionnement : 2.5 W ; en position de repos : 1.5 W ; pour le dimensionnement des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm².
• Indicateur mécanique de position ; indice de protection IP42.
• Température ambiante : -30...50°C.

Le servomoteur se monte directement sur la vanne à boisseau sphérique à l’aide d’une vis ; l’orientation de montage est réglable par incréments de 90°. L’appareil est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée.
