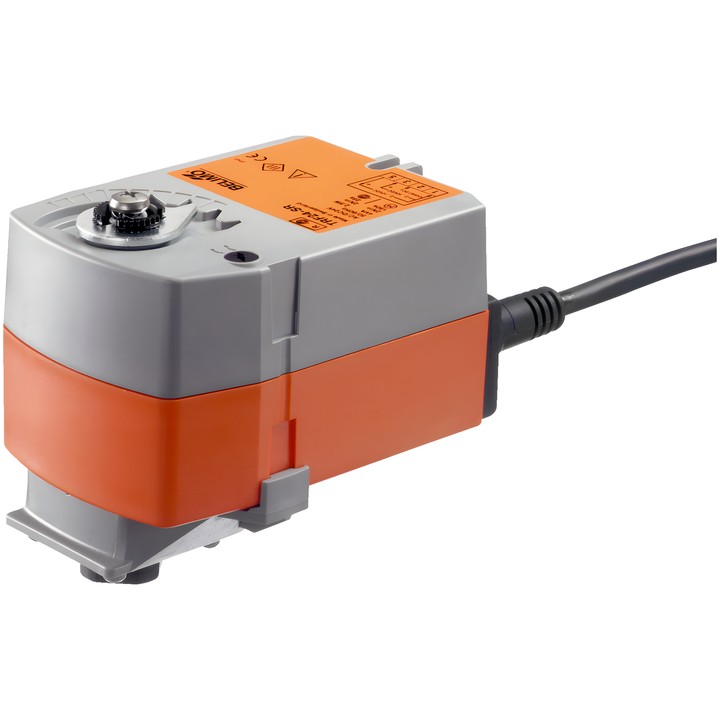

Belimo TRF24-2 - servomoteur rotatif pour vannes à bille

Belimo TRF24-2 – servomoteur rotatif pour vannes à bille

En fonctionnement, le servomoteur actionne la vanne et tend le ressort de rappel. En cas d’interruption de l’alimentation, le ressort place la vanne en position de sécurité : fermée (NC).

Caractéristiques et spécifications principales

• Couple du moteur et de la fonction de sécurité : 2.5 Nm.
• Tension nominale : AC 24 V ; fréquence : 50/60 Hz ; plage de tension : AC 19.2...28.8 V.
• Commande : 3 points.
• Temps de course du moteur : 90 s / 90° ; temps de course jusqu’à la position de sécurité : <25 s / 90°.
• Consommation en fonctionnement : 1.3 W ; en position de repos : 0.6 W ; pour le dimensionnement des câbles : 2.6 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Indicateur mécanique de position et limiteur mécanique de l’angle de rotation.
• Indice de protection IEC/EN : IP42 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C.

Le servomoteur se monte directement sur la vanne à bille à l’aide d’une vis. L’orientation de montage par rapport à la vanne peut être choisie par incréments de 90°. Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la position de fin de course.
