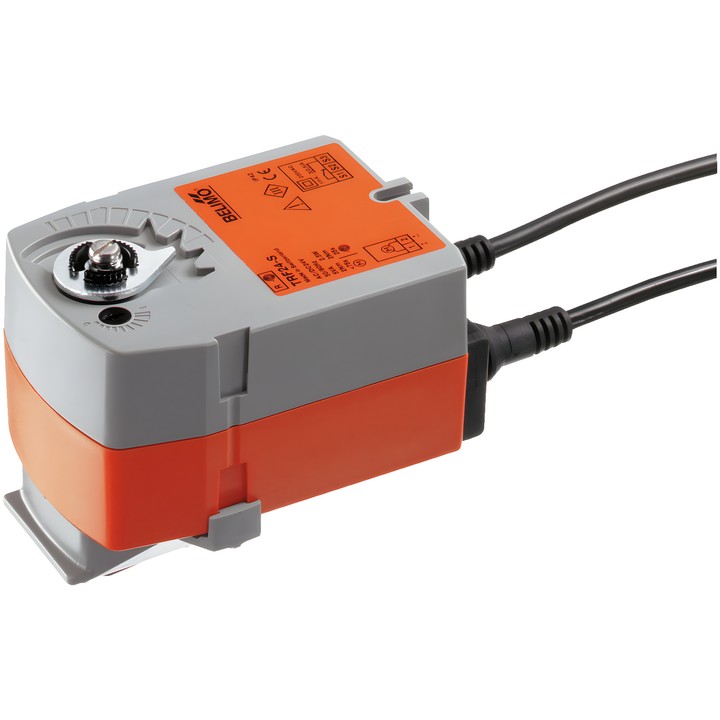

Belimo TRF24-S - servomoteur rotatif pour vannes à boisseau sphérique

Belimo TRF24-S

Servomoteur rotatif avec fonction de sécurité destiné aux vannes à boisseau sphérique. En fonctionnement, le servomoteur déplace la vanne et tend le ressort de rappel. En cas d’interruption de l’alimentation, le ressort place la vanne en position de sécurité : NC, vanne fermée (A–AB = 0%).

Caractéristiques et paramètres principaux

• Couple du moteur et du ressort de rappel : 2.5 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : Fermer/Ouvrir.
• Temps de fonctionnement du moteur : 75 s / 90° ; temps de fonctionnement de la fonction de sécurité : <75 s / 90°.
• Contact auxiliaire intégré et réglable : 1x SPDT, 0...100%.
• Puissance consommée en fonctionnement : 2.5 W ; au repos : 1.5 W ; puissance de dimensionnement : 5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm² ; raccordement du contact auxiliaire : câble 1 m, 3x 0.75 mm².
• Indicateur mécanique de position et limiteur d’angle de rotation.
• Indice de protection : IP42.

Le montage direct sur la vanne à boisseau sphérique s’effectue à l’aide d’une seule vis ; la position de montage par rapport à la vanne peut être choisie par incréments de 90°. Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée.
