Belimo TRF24-S-O - servomoteur rotatif pour vannes à boisseau sphérique

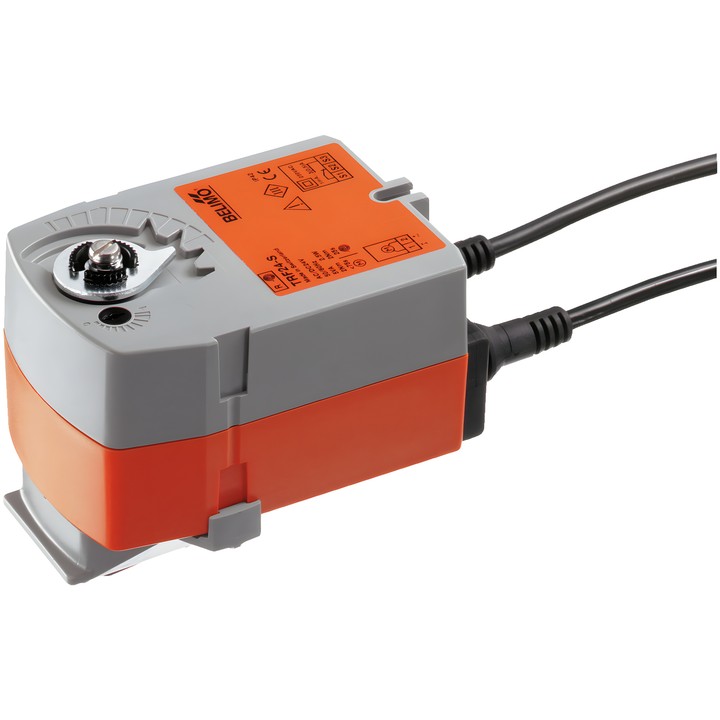

Servomoteur rotatif Belimo TRF24-S-O

TRF24-S-O est un servomoteur pour vannes à boisseau sphérique doté d’une fonction de sécurité. En fonctionnement, il actionne la vanne et tend le ressort de rappel. En cas d’interruption de l’alimentation, le ressort place la vanne en position de sécurité : ouverte (NO).

Caractéristiques et spécifications principales

• Couple du moteur et de la fonction de sécurité : 2.5 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : Fermer/Ouvrir.
• Temps de course du moteur : 75 s / 90° ; temps de course de la fonction de sécurité : <75 s / 90°.
• Contact auxiliaire intégré : 1x SPDT, réglable dans la plage 0...100%.
• Consommation pendant le mouvement : 2.5 W ; à l’arrêt : 1.5 W ; pour le dimensionnement des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm² ; raccordement du contact auxiliaire : câble 1 m, 3x 0.75 mm².
• Indicateur mécanique de position et limiteur mécanique de l’angle de rotation.
• Indice de protection : IP42 ; température ambiante : -30...50°C.

Le servomoteur se monte directement sur la vanne à boisseau sphérique à l’aide d’une vis. La position de montage par rapport à la vanne peut être choisie par incréments de 90°. L’appareil est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la position finale.
