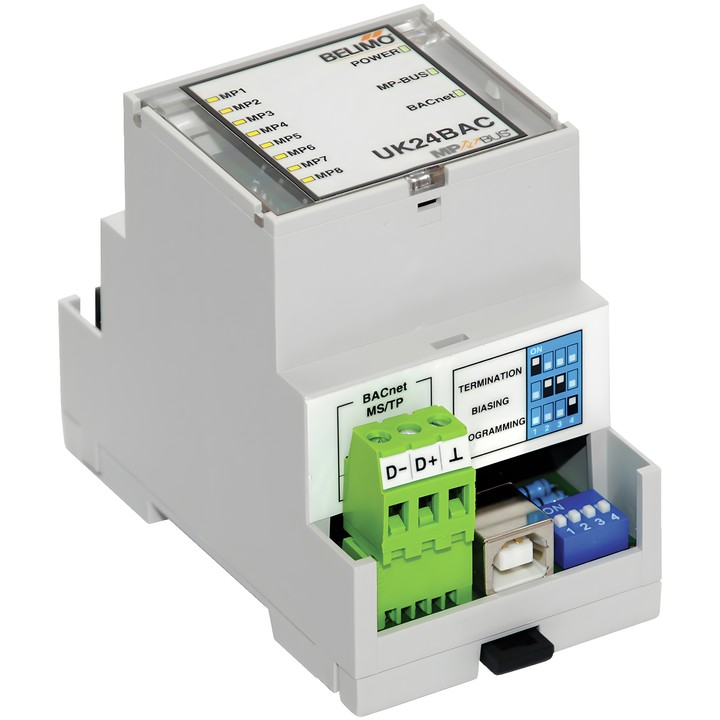

Belimo UK24BAC - passerelle MP-Bus vers BACnet MS/TP

Passerelle Belimo UK24BAC

UK24BAC permet la commande numérique des servomoteurs via MP-Bus et rend leur état actuel disponible au moyen d’objets BACnet. Le côté BACnet MS/TP utilise une interface RS-485 à isolation galvanique.

Caractéristiques principales et données techniques

• Interface MP-Bus – BACnet MS/TP ; servomoteurs pris en charge : MP/MPL/MFT(2) et BF-TopLine, max. 8 unités.
• Tension nominale : AC 24 V, 50/60 Hz / DC 24 V ; plage de tension d’alimentation : AC/DC 21.6…26.4 V.
• Communication avec les servomoteurs : Belimo MP-Bus, Client-Server, 1'200 Bd.
• BACnet MS/TP : max. 32 nœuds sans répéteur ; débits de 9'600, 19'200, 38'400, 76'800 Bd, réglés par commutateurs DIP.
• Terminaison de 120 Ω et polarisation de 510 Ω, réglées par commutateurs DIP.
• Connexions BACnet MS/TP et MP-Bus : borniers à vis enfichables 3 broches ; alimentation : borniers à vis enfichables 2 broches.
• Montage dans une armoire de commande sur un rail de 35 mm ; température ambiante : 0…+40 °C.
• Indice de protection : IP20.

Un capteur peut être raccordé à chaque servomoteur MP/MFT(2) : un capteur résistif passif, un capteur actif avec une sortie DC 0…10 V ou un contact de commutation. Les servomoteurs MPL ne disposent pas d’entrée pour capteur. La longueur des câbles de signal MP dépend notamment du nombre et du type de servomoteurs, du mode d’alimentation et de la section des conducteurs.
