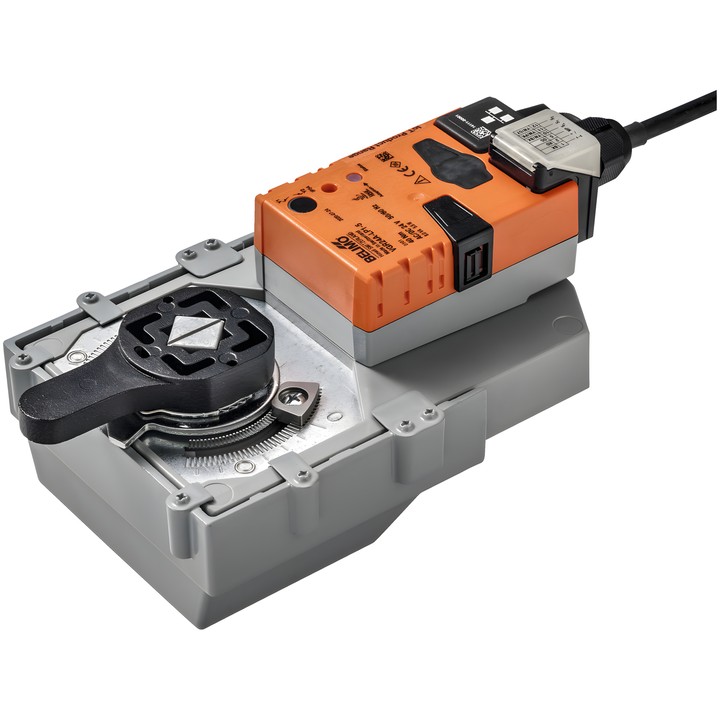

Belimo VGR24A-LP1-5 - servomoteur rotatif pour vannes à boisseau sphérique

Belimo VGR24A-LP1-5

Servomoteur rotatif communicant pour vannes à boisseau sphérique. Il permet une commande via Cloud, BACnet/IP ou Modbus TCP. En mode hybride, il reçoit un signal de commande analogique ; les interfaces de communication servent à lire et écrire les points de données, à l’exception du signal de commande.

Caractéristiques et paramètres principaux

• Couple : 40 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; plage réglable : 0.5...10 V.
• Temps de course : 90 s / 90° ; temps de course réglable : 75...270 s.
• Communication : Cloud, BACnet/IP, Modbus TCP ; Ethernet 10/100 Mbit/s, TCP/IP, serveur Web intégré et prise RJ45.
• Possibilité de raccorder deux capteurs et de convertir leurs signaux pour les transmettre à un système de niveau supérieur.
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; butées mécaniques de l’angle de rotation et indicateur de position.
• Consommation pendant le mouvement : 5.5 W ; en position de repos : 1.5 W ; pour le dimensionnement des câbles : 8 VA.
• Câble d’alimentation et de commande : 1 m, 6x 0.5 mm² ; bride de raccordement : F05.
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
