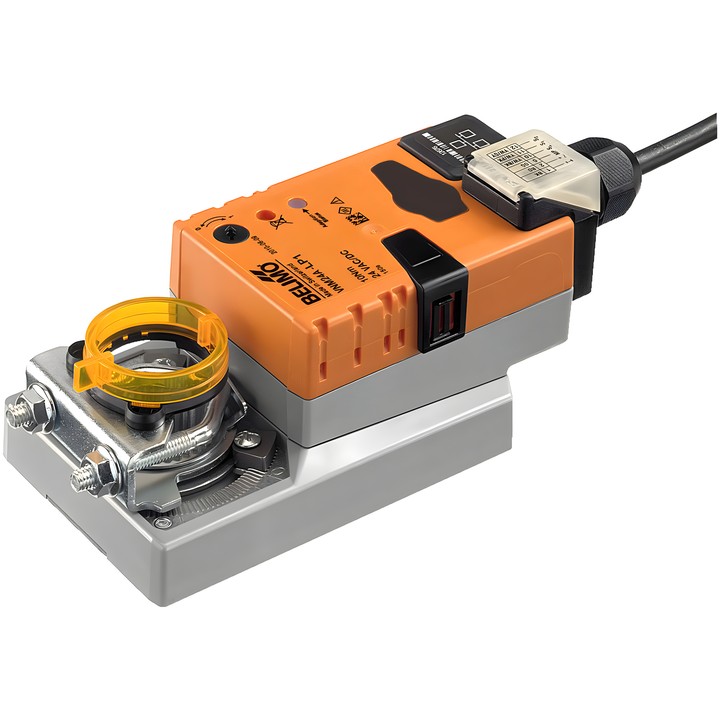

Belimo VNM24A-LP1 - servomoteur rotatif pour registres

Belimo VNM24A-LP1 – servomoteur pour registres

Servomoteur rotatif sans fonction de sécurité, conçu pour les registres d’air d’une surface allant jusqu’à env. 2 m². Permet une commande par communication via Cloud, BACnet/IP ou Modbus TCP. En mode hybride, le signal de commande est analogique et les interfaces de communication servent à l’échange de données.

Caractéristiques principales et données techniques

• Couple : 10 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; plage variable : 0.5...10 V.
• Temps de course du moteur : 150 s / 90° ; réglable : 43...173 s.
• Angle de rotation : 95°, avec butées mécaniques réglables des deux côtés.
• Sens de déplacement sélectionné par le commutateur 0/1 ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Bride universelle 8...26.7 mm ; indicateur mécanique de position.
• Connexion Ethernet par prise RJ45 ; Ethernet 10/100 Mbit/s, TCP/IP et serveur Web intégré.
• Possibilité de raccorder deux capteurs et de convertir leurs signaux pour les transmettre à un système de niveau supérieur.
• Puissance absorbée en mouvement : 4.5 W ; en position de repos : 1.4 W ; pour le dimensionnement des câbles : 6.5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 6x 0.5 mm² ; indice de protection IEC/EN : IP40 ; température ambiante : -30...50°C [-22...122°F].
