Belimo VSRF24A-LP1 - servomoteur rotatif pour vannes à boisseau sphérique

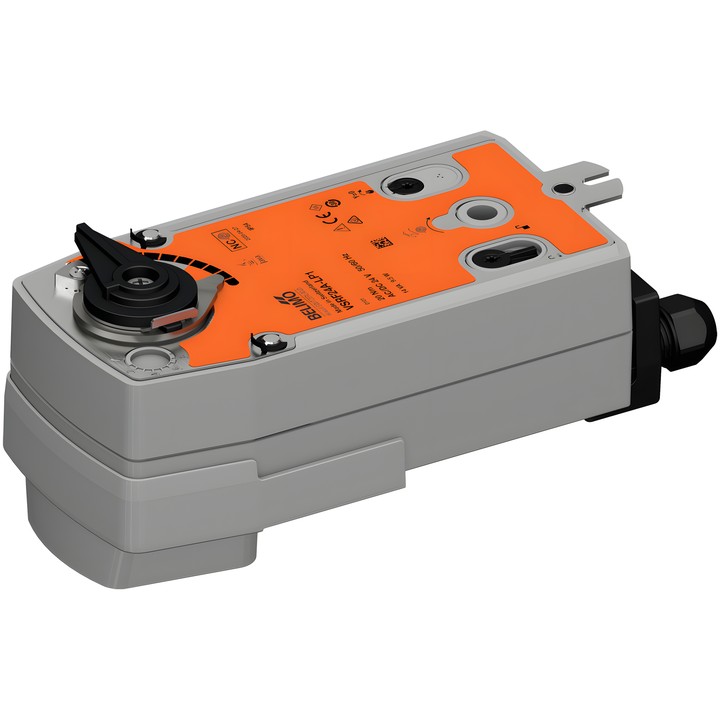

Servomoteur rotatif Belimo VSRF24A-LP1

Servomoteur destiné aux vannes à boisseau sphérique. En cas de coupure de l’alimentation, la fonction de sécurité place la vanne en position NC, fermée (A – AB = 0 %) ; pour les vannes à orifice en L, la documentation indique A – AB = 100 %.

Principales caractéristiques et paramètres

• Couple du moteur et de la fonction de sécurité : 20 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Puissance absorbée : 9.5 W en fonctionnement, 3.5 W au repos ; puissance de dimensionnement des câbles : 14 VA.
• Plage de fonctionnement Y : 2...10 V ; plage de fonctionnement Y réglable : 0.5...10 V.
• Temps de course du moteur : 90 s / 90° ; réglable : 40...150 s. Temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Communication : Cloud, BACnet/IP, Modbus TCP ; Ethernet 10/100 Mbit/s, TCP/IP et serveur Web intégré.
• Possibilité de raccorder deux capteurs et de convertir leurs signaux pour le système de niveau supérieur.
• Commande manuelle par manivelle et interrupteur de verrouillage ; butées mécaniques de l’angle de rotation et indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande : câble 1 m, 6x 0.5 mm² ; raccordement Ethernet : prise RJ45.
• Indice de protection : IP40 ; IP54 avec un capot de protection ou un presse-étoupe de protection pour la prise RJ45.
