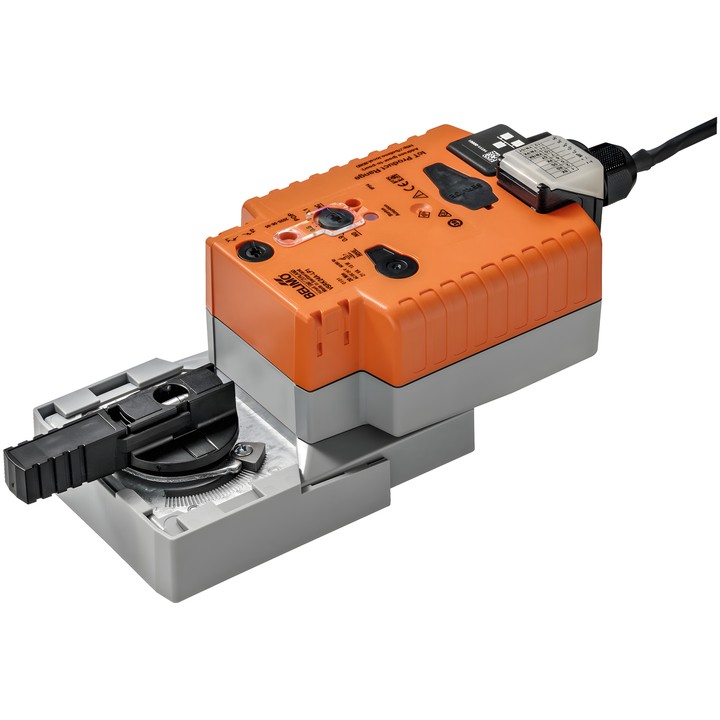

Belimo VSRK24A-LP1 - servomoteur rotatif pour vannes à boisseau sphérique

Belimo VSRK24A-LP1 – servomoteur pour vannes à boisseau sphérique

Servomoteur rotatif communicant avec fonction de sécurité. En cas de coupure de l’alimentation, après expiration du temps de maintien réglé, le servomoteur se déplace vers la position de sécurité sélectionnée.

Caractéristiques et paramètres principaux

• Couple du moteur : 20 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Commande modulante, communicante, hybride et Cloud ; communication : BACnet/IP, Modbus TCP et Cloud.
• Ethernet 10/100 Mbit/s, TCP/IP, serveur Web intégré et prise RJ45.
• Plage de commande Y : 2...10 V ; plage Y réglable : 0.5...10 V.
• Temps de course du moteur : 90 s / 90° ; temps réglable : 90...150 s. Temps de course jusqu’à la position de sécurité : 35 s / 90°.
• Position de sécurité : NC/NO ou réglage 0...100% avec le bouton rotatif POP. Temps de maintien (PF) : 2 s, réglable 0...10 s.
• Consommation électrique en fonctionnement : 13 W ; au repos : 3 W ; puissance de dimensionnement des câbles : 21 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 6x 0.5 mm², FRNC.
• Possibilité de raccorder deux capteurs et de convertir leurs signaux pour le système de niveau supérieur.
• Commande manuelle par bouton-poussoir, butées mécaniques de l’angle de rotation et indicateur de position.
• Indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).

L’appareil est destiné aux installations fixes de chauffage, ventilation et climatisation. Le montage direct sur la vanne à boisseau sphérique s’effectue à l’aide d’une seule vis centrale.
