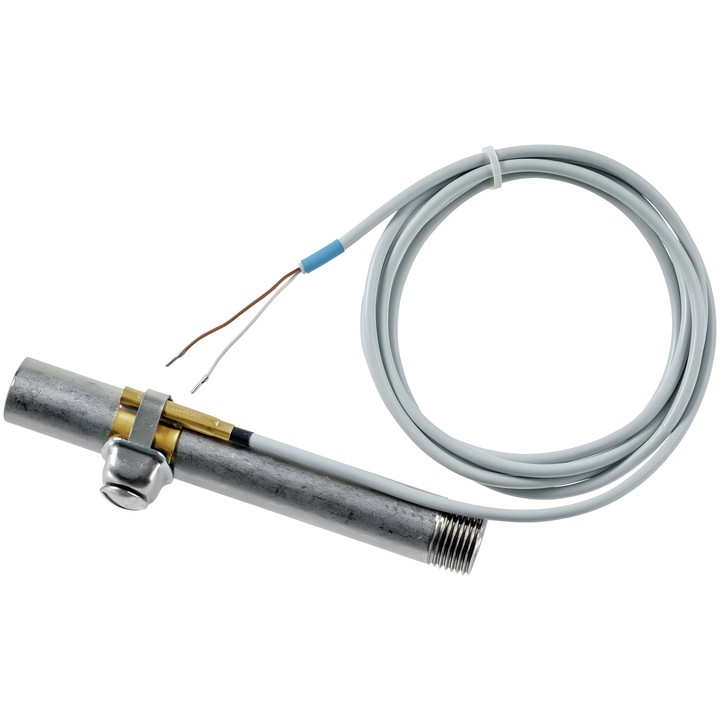

Belimo 01ST-1B3 - sonde de température de contact passive

Belimo 01ST-1B3 – sonde de température de contact

Sonde passive destinée à mesurer la température sur des tuyaux et des surfaces courbes. La version 01ST-1B3 possède un signal de sortie Pt1000 et un câble 2 m, 2 fils.

Principales caractéristiques techniques

• Valeur mesurée : température ; fluide : eau.
• Signal de sortie de la sonde de température passive : Pt1000.
• Plage de mesure : -35...100°C [-30...210°F].
• Diamètre de la sonde : 6 mm.
• Raccordement électrique : câble 2 m, 2 fils.
• Courant de mesure pour Pt1000 : <0.3 mA @ 0°C [32°F].
• Précision pour Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F].
• Constante de temps τ (63%) sur une conduite d’eau : généralement 17 s avec l’utilisation d’une pâte thermoconductrice.
• Indice de protection IEC/EN : IP65.
• Inclus : sangle de fixation pour tuyaux ø20...110 mm [0.8...4.3"].

Dans une sonde passive 2 fils, le courant d’alimentation affecte la précision de mesure en raison de l’auto-échauffement ; il ne doit pas dépasser le courant de mesure indiqué. Pour les longs câbles de raccordement, il faut tenir compte de la résistance du câble.
