Belimo ZH732 - plaque pleine à bride PN 16 DN 32

Plaque pleine à bride Belimo ZH732

Plaque pleine PN 16 DN 32 pour une vanne à soupape, servant à convertir une vanne 3 voies en vanne 2 voies.

Caractéristiques confirmées

• Type : ZH732 ; compatible avec H732N.
• DN : 32 ; nombre de trous de boulons : 4.
• Dimensions selon le dessin : C 16 mm, d 4 x 18 mm, K 100 mm, D 140 mm.
• Brides : acier peint RAL5002.
• Poids : 2.4 kg.

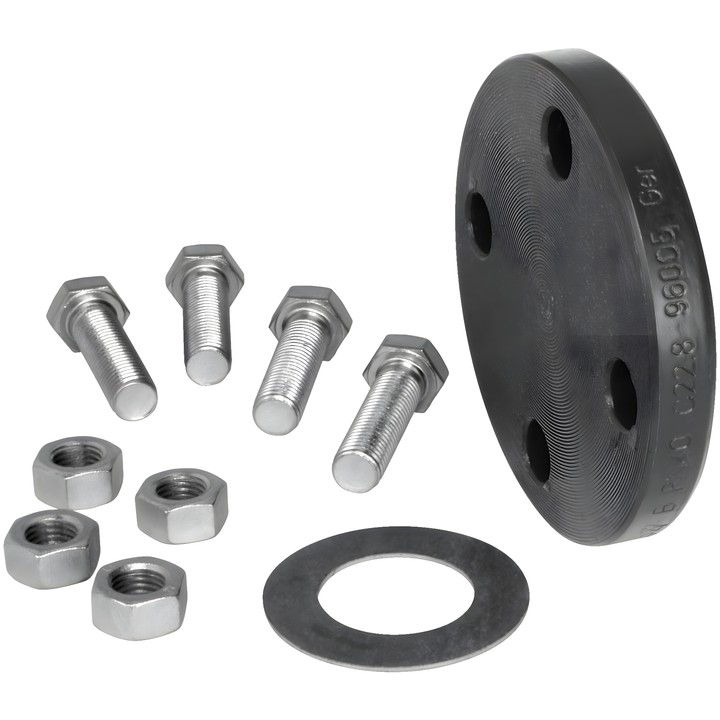

• Contenu de la livraison de la série ZH7.. : plaque pleine à bride, boulons Sk avec écrous et joint.

Le montage doit être effectué exclusivement par un spécialiste habilité, conformément aux réglementations en vigueur.
