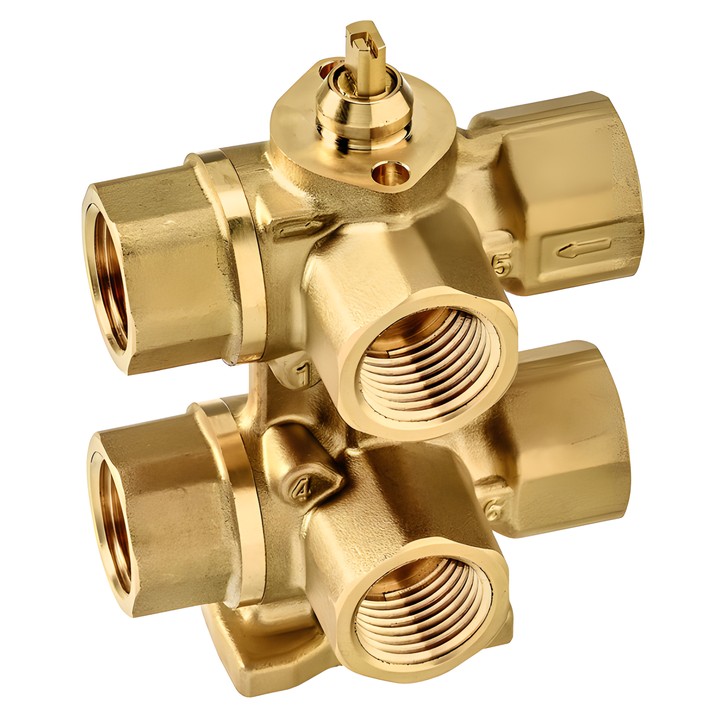

Belimo R3015-P25-P25-B1 - vanne à boisseau sphérique de régulation 6 voies

Belimo R3015-P25-P25-B1 – vanne 6 voies

La vanne à boisseau sphérique de régulation avec orifice de réglage commande deux séquences, refroidissement et chauffage, à l’aide d’un seul servomoteur rotatif de 90°. Elle est conçue pour les systèmes fixes de chauffage, ventilation et climatisation ainsi que pour les circuits d’eau fermés.

Caractéristiques et paramètres principaux

• DN 15 ; raccordement : filetage femelle Rp 1/2" selon ISO 7-1 ; PN 16.
• Kvs (séquence I) : 0.25 m³/h ; Kvs (séquence II) : 0.25 m³/h.
• Fluide : eau, eau contenant jusqu’à 50 % vol. de glycol ; température du fluide : 6...80°C [43...176°F].
• Différence de pression maximale ∆pmax : 100 kPa ; pression de fermeture ∆ps : 350 kPa ; fonctionnement silencieux Δpv100 <50 kPa.
• Caractéristique de débit : linéaire ; fuite admissible : étanche aux bulles, classe d’étanchéité A (EN 12266-1).
• Angle de rotation : 90° ; séquence 1 : 0...30° (refroidissement recommandé), zone morte : 30...60°, séquence 2 : 60...90° (chauffage recommandé).
• Corps de vanne : laiton nickelé ; élément d’obturation : laiton chromé ; orifice de réglage : laiton.

La vanne intègre un réducteur de pression qui compense les variations de pression du fluide dans un volume fermé. Cette fonction agit en position fermée (45°).

Montage autorisé : de la position verticale à la position horizontale par rapport à la tige. Ne pas installer avec l’axe orienté vers le bas.
