Belimo R3015-P25-P63-B1 - Vanne à boisseau sphérique 6 voies avec orifice de réglage

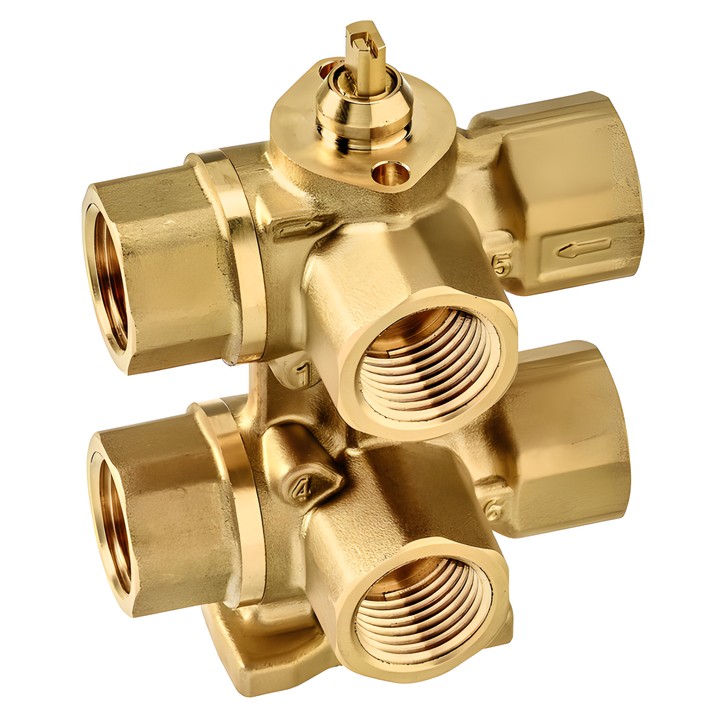

Belimo R3015-P25-P63-B1

Vanne de régulation à boisseau sphérique 6 voies avec orifice de réglage, destinée aux circuits hydrauliques fermés. Les deux séquences, refroidissement et chauffage, sont commandées par un seul servomoteur rotatif de 90°.

Caractéristiques et paramètres principaux

• DN 15 ; raccordement avec filetage intérieur Rp 1/2" selon ISO 7-1 ; PN 16.
• Kvs (séquence 1) : 0.25 m³/h ; Kvs (séquence 2) : 0.63 m³/h.
• Fluide : eau, eau avec max. 50 % vol. de glycol ; température du fluide : 6...80°C [43...176°F].
• Différence de pression maximale ∆pmax : 100 kPa ; pression de fermeture ∆ps : 350 kPa. Condition de fonctionnement silencieux : Δpv100 <50 kPa.
• Caractéristique de débit linéaire ; étanche aux bulles, classe d’étanchéité A (EN 12266-1).
• Angle de rotation : 90° ; séquence 1 : 0...30° (refroidissement recommandé), zone morte : 30...60°, séquence 2 : 60...90° (chauffage recommandé).
• Corps de vanne : laiton, finition nickelée ; orifice de réglage : laiton.

Installation et fonctionnement

Position de montage autorisée : de verticale à horizontale par rapport à la tige. Ne pas installer avec l’axe orienté vers le bas. La vanne est destinée aux systèmes fixes de chauffage, de ventilation et de climatisation.
