Belimo R3015-P63-P25-B1 - vanne à boisseau sphérique de régulation à 6 voies

Belimo R3015-P63-P25-B1 – vanne avec orifice de régulation

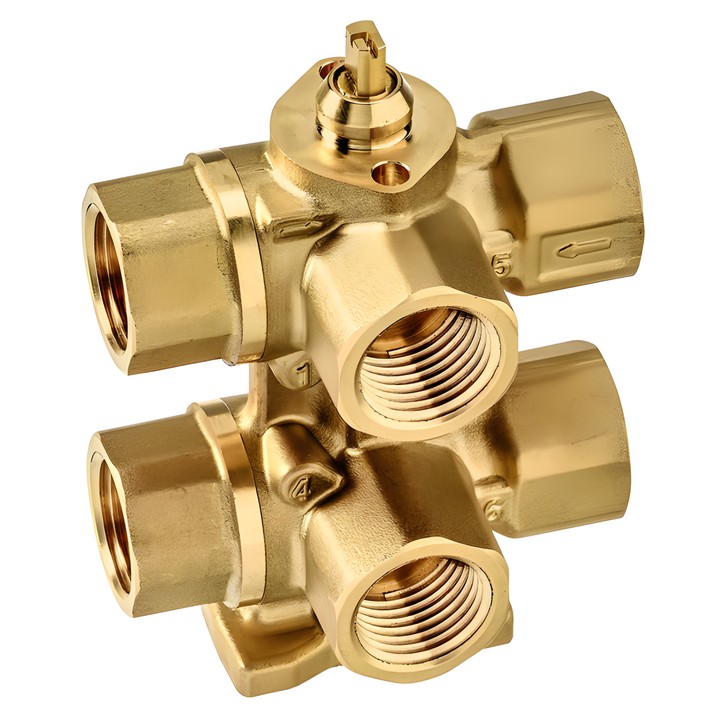

Cette vanne à boisseau sphérique de régulation à 6 voies, avec filetage femelle, sert à commuter ou à réguler de manière analogique le débit d’eau dans les éléments de chauffage et de refroidissement. Un seul servomoteur rotatif de 90° commande les deux séquences (refroidissement/chauffage).

Caractéristiques et spécifications principales

• DN 15, raccord Rp 1/2", filetage femelle selon ISO 7-1 ; PN 16.
• Kvs (séquence 1) : 0.63 m³/h ; Kvs (séquence 2) : 0.25 m³/h.
• Fluide : eau, eau contenant au maximum 50% vol. de glycol ; température du fluide : 6...80°C [43...176°F].
• Différence de pression maximale ∆pmax : 100 kPa ; pression de fermeture ∆ps : 350 kPa ; fonctionnement silencieux Δpv100 <50 kPa.
• Caractéristique de débit linéaire ; fuite admissible : étanche aux bulles, classe d’étanchéité A (EN 12266-1).
• Angle de rotation de 90° : séquence 1 – 0...30° (refroidissement recommandé), zone morte – 30...60°, séquence 2 – 60...90° (chauffage recommandé).
• Le dispositif de décharge de pression intégré compense les variations de pression du fluide dans un volume fermé lorsque la vanne est en position fermée (45°).

Instructions de montage

La vanne peut être montée avec la tige dans une position allant de la verticale à l’horizontale. Le montage en suspension, avec l’axe orienté vers le bas, est interdit. Respecter le sens d’écoulement ; la position de la sphère correspond au repère « L » sur l’axe.
