Belimo R3015-P63-P63-B1 - Vanne à boisseau sphérique 6 voies avec insert de réglage

Belimo R3015-P63-P63-B1

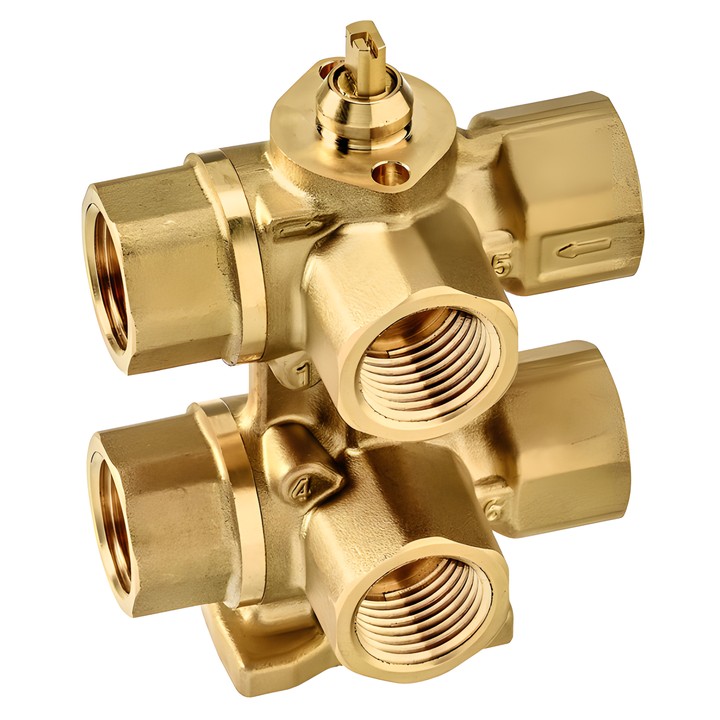

La vanne de régulation à boisseau sphérique 6 voies avec insert de réglage commande deux séquences — refroidissement et chauffage — au moyen d’un seul servomoteur rotatif de 90°. Elle est destinée aux installations fixes de chauffage, de ventilation et de climatisation.

Caractéristiques et spécifications principales

• DN 15 ; raccordement fileté femelle Rp 1/2" selon ISO 7-1 ; PN 16.
• Kvs (séquence I) : 0.63 m³/h ; Kvs (séquence II) : 0.63 m³/h.
• Fluide : eau ou eau contenant au max. 50% vol. de glycol ; température du fluide : 6...80°C [43...176°F].
• Différence de pression maximale ∆pmax : 100 kPa ; pression de fermeture ∆ps : 350 kPa ; fonctionnement silencieux Δpv100 <50 kPa.
• Caractéristique de débit linéaire ; classe d’étanchéité A (EN 12266-1).
• Angle de rotation : 90° ; séquence 1 : 0...30° (refroidissement recommandé), zone morte : 30...60°, séquence 2 : 60...90° (chauffage recommandé).
• Corps en laiton nickelé ; élément obturateur en laiton chromé ; insert de réglage en laiton.
• Le réducteur de pression intégré compense les variations de pression du fluide dans un volume fermé lorsque la vanne est en position fermée (45°).

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige. Ne pas monter avec l’axe dirigé vers le bas. Respecter le sens d’écoulement et protéger la vanne contre les impuretés sous forme de particules solides.
