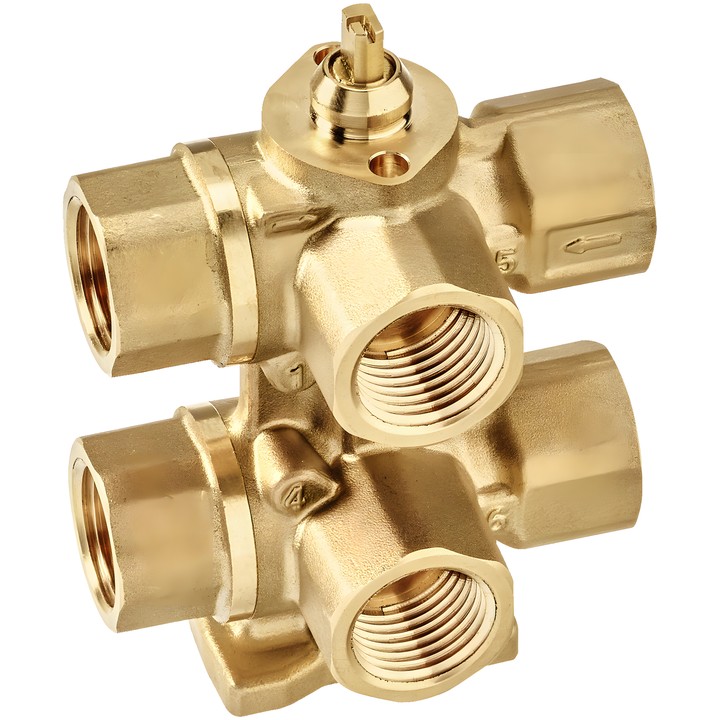

Belimo R3015-P63-P25B1 - Vanne de régulation 6 voies à caractéristique linéaire

Belimo R3015-P63-P25B1 – Vanne de régulation 6 voies

Vanne destinée à la commutation ou à la régulation modulante du débit côté eau des unités de chauffage et de refroidissement dans les circuits d’eau fermés. Les deux séquences sont commandées par un seul servomoteur rotatif avec une course de 90°.

Principales caractéristiques et paramètres

• DN 15, PN 16 ; raccordement fileté intérieur Rp 1/2" selon ISO 7-1.
• Kvs (Sequence 1) : 0.63 m³/h ; Kvs (Sequence 2) : 0.25 m³/h.
• Fluide : eau ou eau glycolée jusqu’à 50 % vol. max. ; température du fluide 6...80°C [43...176°F].
• Caractéristique de débit : linéaire ; étanchéité : air-bubble tight, leakage rate A (EN 12266-1).
• Pression de fermeture ∆ps : 350 kPa ; différence de pression maximale ∆pmax : 100 kPa. Pour un fonctionnement silencieux : Δpv100 <50 kPa.
• Angle de rotation : 90° ; Sequence 1 : 0...30° (refroidissement recommandé), zone morte : 30...60°, Sequence 2 : 60...90° (chauffage recommandé).
• La fonction intégrée de compensation des variations de pression du fluide est active en position fermée (45°), tout en maintenant les deux séquences séparées.
• Corps en laiton, finition nickelée ; obturateur en laiton chromé.
• Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige dirigée vers le bas n’est pas autorisé.
