Belimo X8016M.113A4 - vanne de détente à deux voies

Belimo X8016M.113A4 – vanne de détente

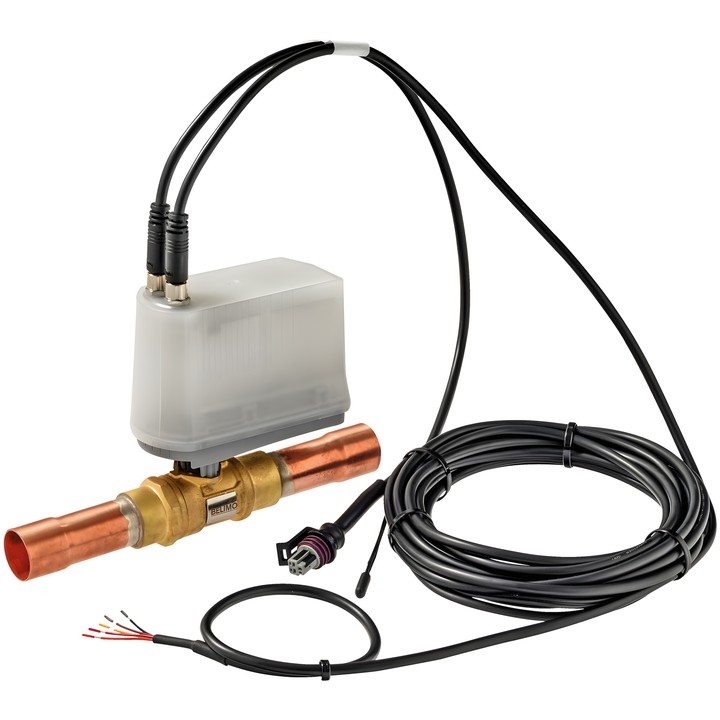

Vanne de détente à deux voies avec régulateur de surchauffe intégré. La fiche technique indique un signal de retour Modbus ou analogique 0...10 V.

Caractéristiques et spécifications principales

• Raccordement : manchon à souder intérieur ODF 16-16 mm.
• Puissance frigorifique : 100 kW avec R134a, Tc = 50°C, Te = 5°C, SC = SH = 5 K.
• Fluides frigorigènes : CFC, HFC, HFO et R290 ; convient aux fluides de classe de sécurité A3 (ISO 817).
• Tension nominale : AC/DC 24 V ; consommation en fonctionnement : 1.5 W ; puissance de dimensionnement des câbles : 2.6 VA.
• Temps de course du moteur : 20 s / 90° ; caractéristique de débit : à pourcentage égal (VDI/VDE 2178).
• Pression de service admissible ps : 5000 kPa ; différence de pression maximale ∆pmax : 3500 kPa.
• Température du fluide frigorigène : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...50°C [-22...122°F].
• Étanchéité : étanche aux bulles d’air, taux de fuite A (EN 12266-1).
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Corps : laiton CW617N ; élément de fermeture : acier inoxydable AISI 316L.
• Position de montage : de verticale à horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit.

La configuration s’effectue au moyen de l’application pour smartphone xBALL Syncra. Les câbles ne sont pas inclus ; la documentation prescrit d’utiliser uniquement des câbles Belimo Z-C24X4... En cas d’utilisation de fluides frigorigènes inflammables, l’utilisateur doit vérifier que le produit convient à l’application concernée.
