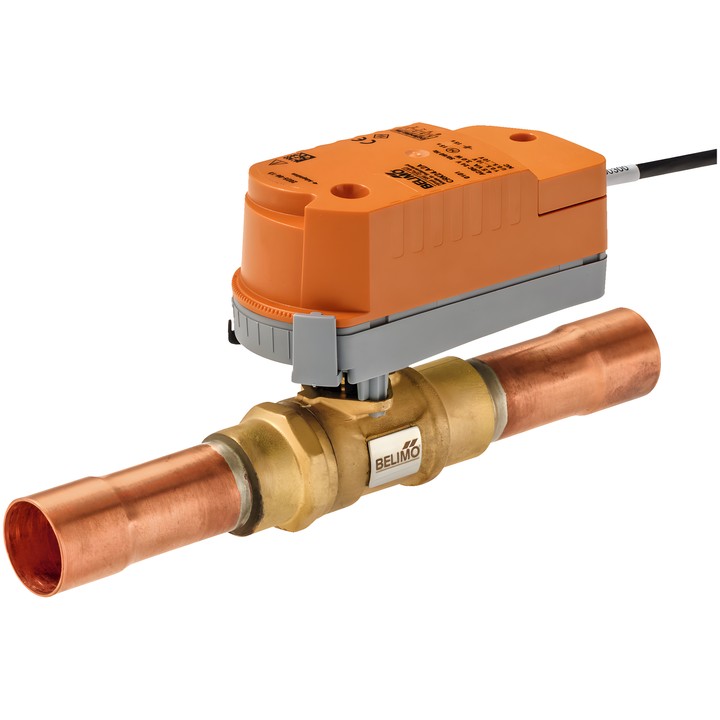

Belimo X8016M.11A2A - vanne de régulation deux voies pour fluides frigorigènes

Belimo X8016M.11A2A – vanne de régulation pour installations frigorifiques

Vanne de régulation deux voies conçue pour réguler le débit des fluides frigorigènes HFC et HFO. Convient aux fluides frigorigènes de classe de sécurité A2L (ISO 817). La vanne est commandée par un servomoteur rotatif et intègre une fonction de fermeture de sécurité avec SuperCap.

Principales caractéristiques techniques

• Kvs : 1.2 m³/h ; PN 50 ; pression de service admissible ps 5000 kPa ; pression différentielle maximale ∆pmax 3500 kPa.
• Raccordement : emboîture ODF 16-16 mm pour brasage par l’intérieur.
• Alimentation AC/DC 24 V ; plage de tension AC 19.2...28.8 V / DC 21.6...28.8 V ; fréquence 50/60 Hz.
• Commande modulante : plage de fonctionnement Y 0.5...10 V ; signal de retour de position U 0.5...10 V.
• Temps de course du moteur 15 s / 90° ; temps de course de la fonction de sécurité 15 s / 90°.
• Puissance consommée en fonctionnement 2.5 W, en position de repos 0.5 W ; puissance de dimensionnement 5 VA. Raccordement électrique : câble 3 m, 4x 0.34 mm².
• Température du fluide -20...70°C [-4...158°F] ; avec ZCQ-E 70...120°C [158...248°F]. Température ambiante -30...50°C [-22...122°F], sans rayonnement.
• Caractéristique de débit à pourcentage égal (VDI/VDE 2173) ; étanche aux bulles d’air, classe d’étanchéité A (EN 12266-1).
• Corps : laiton CW617N ; élément de fermeture : acier inoxydable AISI 316L.
• Indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).

Le montage est autorisé de la position verticale à la position horizontale par rapport à la tige ; ne pas monter la vanne avec la tige orientée vers le bas. Le débit est possible dans les deux sens. En cas d’utilisation de fluides frigorigènes inflammables, l’adéquation du produit doit être vérifiée séparément pour chaque application.
