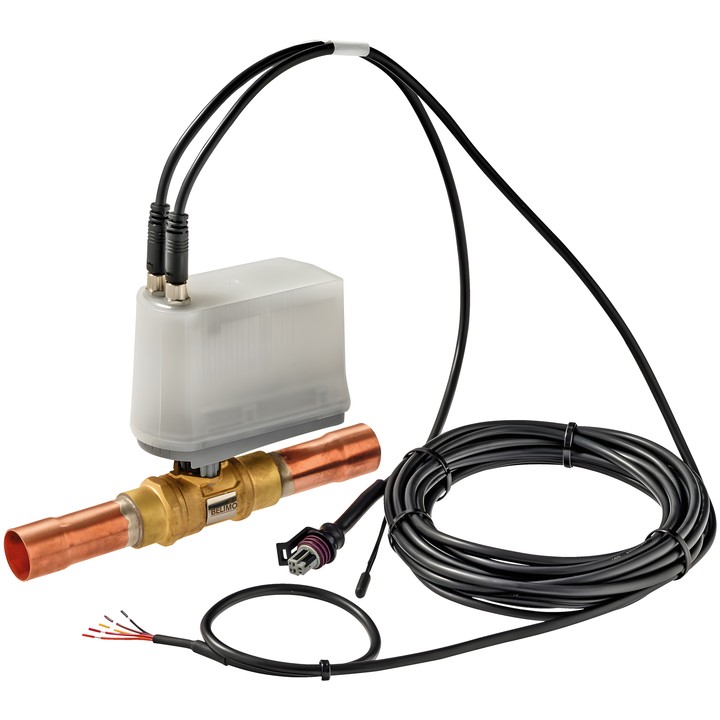

Belimo X8016M.11AA4 - vanne d’expansion à deux voies

Belimo X8016M.11AA4 – vanne d’expansion

Vanne d’expansion à deux voies avec régulateur de surchauffe intégré. Prévue pour les pompes à chaleur électriques stationnaires, les systèmes de climatisation et les déshumidificateurs, dans les limites des conditions de fonctionnement définies dans la documentation. La fiche technique indique un signal de retour Modbus ou analogique 0...10 V ; les données du produit indiquent une communication MP-Bus.

Caractéristiques et spécifications principales

• Type : X8016M.11AA4 ; raccord : emboîture à souder intérieure ODF 16-16 mm ; PN 50.
• Puissance frigorifique : 100 kW avec R134a, Tc = 50°C, Te = 5°C et SC = SH = 5 K.
• Fluides frigorigènes : CFC, HFC, HFO et R290 ; convient aux fluides de classe de sécurité A3 (ISO 817).
• Alimentation : AC/DC 24 V ; consommation en fonctionnement : 1.5 W ; puissance à prévoir pour le dimensionnement des câbles : 2.6 VA.
• Temps de fonctionnement du moteur : 20 s / 90° ; temps de fonctionnement de la fonction de sécurité : 15 s / 90° ; fermeture de sécurité avec SuperCap.
• Pression de service admissible ps : 5000 kPa ; différence de pression maximale ∆pmax : 3500 kPa.
• Étanchéité : air-bubble tight, taux de fuite A (EN 12266-1) ; caractéristique de débit : equal percentage (VDI/VDE 2178).
• Température du fluide : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...50°C [-22...122°F], sans rayonnement.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Corps : laiton CW617N ; élément de fermeture : acier inoxydable AISI 316L.
• Position de montage : de verticale à horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Le débit est possible dans les deux sens.

Les câbles ne sont pas fournis ; la documentation préconise exclusivement l’utilisation des câbles Belimo Z-C24X4... En cas d’utilisation de fluides frigorigènes inflammables, l’utilisateur doit évaluer l’adéquation du produit à l’application concernée.
