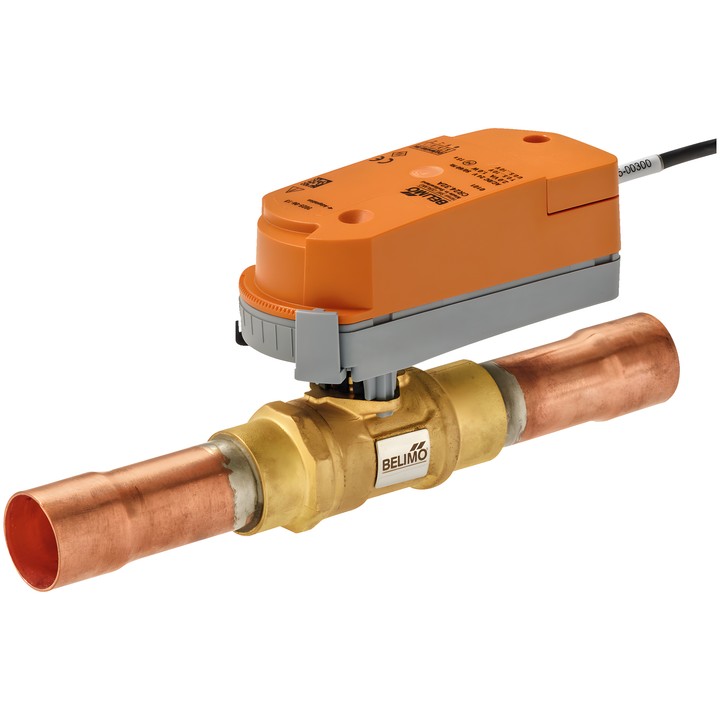

Belimo X8016M.21323 - Vanne de régulation 2 voies pour réfrigérant

Belimo X8016M.21323 – données techniques

Vanne de régulation 2 voies avec servomoteur rotatif, conçue pour réguler le débit de réfrigérant. La caractéristique de débit est à pourcentage égal (VDI/VDE 2173).

• Kvs : 4.8 m³/h ; raccord : manchon à souder intérieur ODF 16-16 mm.
• PN 50 ; pression de service admissible ps 5000 kPa ; pression différentielle maximale ∆pmax 3500 kPa.
• Alimentation AC/DC 24 V ; commande modulante, plage du signal Y 0.5...10 V et signal de retour U 0.5...10 V.
• Temps de course du servomoteur : 15 s / 90° ; consommation électrique en fonctionnement et en position de repos : 0.3 W ; pour le dimensionnement des câbles : 0.6 VA.
• Câble d’alimentation et de commande : 3 m, 4x 0.34 mm² ; indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température du fluide : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...60°C [-22...140°F].
• Étanchéité : air-bubble tight, taux de fuite A (EN 12266-1).
• Corps : Brass CW617N ; élément de fermeture : Stainless steel AISI 316L.
• Position de montage admissible : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit.

La vanne est conçue pour les réfrigérants CFC, HFC, HFO et R290, y compris les réfrigérants de classe de sécurité A3 (ISO 817). En cas d’utilisation de réfrigérants inflammables, l’utilisateur doit vérifier que le produit convient à l’application concernée.
