Belimo X8016M.21A2A - vanne de régulation à deux voies pour fluides frigorigènes

Belimo X8016M.21A2A – vanne de régulation pour installations frigorifiques

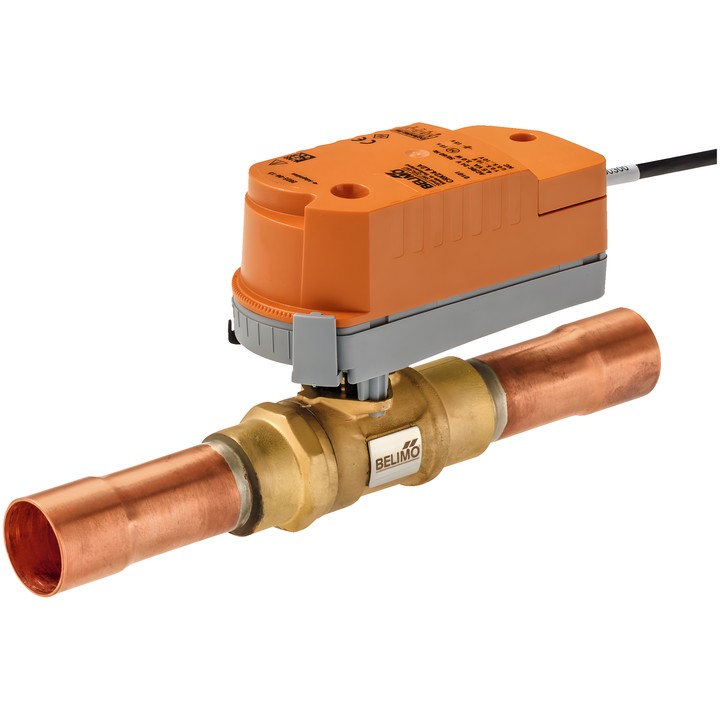

Vanne de régulation à deux voies à caractéristique équiprocentuelle (VDI/VDE 2173), conçue pour réguler le débit des fluides frigorigènes HFC et HFO. Convient aux fluides frigorigènes de classe de sécurité A2L (ISO 817). L’actionneur rotatif assure une régulation modulante et une fermeture de sécurité avec SuperCap.

Caractéristiques principales

• Kvs : 4.8 m³/h ; raccord : manchon à souder intérieur ODF 16-16 mm.
• Pression de service admissible ps : 5000 kPa ; différence de pression maximale ∆pmax : 3500 kPa.
• Alimentation : AC/DC 24 V ; plage de commande Y : 0.5...10 V ; signal de retour U : 0.5...10 V.
• Consommation en fonctionnement : 2.5 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 5 VA.
• Temps de course du moteur : 15 s / 90° ; temps de course en fermeture de sécurité : 15 s / 90°.
• Température du fluide : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...50°C [-22...122°F], sans rayonnement.
• Étanchéité : air-bubble tight, taux de fuite A (EN 12266-1).
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Câble d’alimentation et de commande : 3 m, 4x 0.34 mm².
• Corps : laiton CW617N ; élément obturateur : acier inoxydable AISI 316L.
• Position de montage admissible : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit.

En cas d’utilisation avec des fluides frigorigènes inflammables, l’utilisateur doit vérifier que le produit convient à l’installation concernée.
