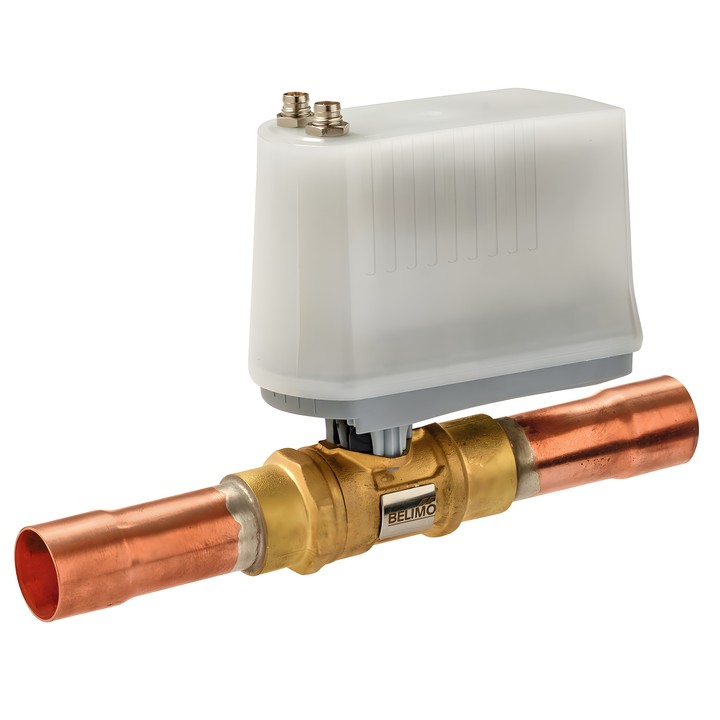

Belimo X8022M.323A3 - vanne d’expansion à deux voies

Belimo X8022M.323A3 – vanne d’expansion à deux voies

Vanne d’expansion hermétiquement étanche destinée à la régulation de puissance dans les installations frigorifiques et de climatisation. Elle convient aux fluides frigorigènes de classe de sécurité A3 (ISO 817) ainsi qu’aux fluides CFC, HFC, HFO et R290.

Caractéristiques et paramètres principaux

• Kvs : 8 m³/h ; raccordement : emboîture intérieure à braser ODF 22-22 mm ; PN 50.
• Alimentation : AC/DC 24 V ; consommation en fonctionnement : 1.5 W ; consommation pour le dimensionnement des câbles : 2.6 VA.
• Commande : signaux de moteur pas à pas bipolaire (4 fils) provenant d’un régulateur de surchauffe ; configuration par smartphone avec l’application xBALL Syncra.
• Temps de course du moteur : 15 s / 90° ; caractéristique de débit à pourcentage égal (VDI/VDE 2173).
• Température du fluide : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...50°C [-22...122°F].
• Pression différentielle maximale ∆pmax : 3500 kPa ; étanchéité : air-bubble tight, taux de fuite A (EN 12266-1).
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Corps : laiton CW617N ; élément obturateur : acier inoxydable AISI 316L.
• Montage de la position verticale à horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit.
• Vanne sans entretien ; réglage manuel lorsque l’actionneur est déconnecté.

Pour le raccordement, utiliser exclusivement les câbles Belimo Z-C24X3R.. ; les câbles ne sont pas compris dans la livraison. En cas d’utilisation avec des fluides frigorigènes inflammables, l’utilisateur doit vérifier l’adéquation du produit à l’installation concernée.
