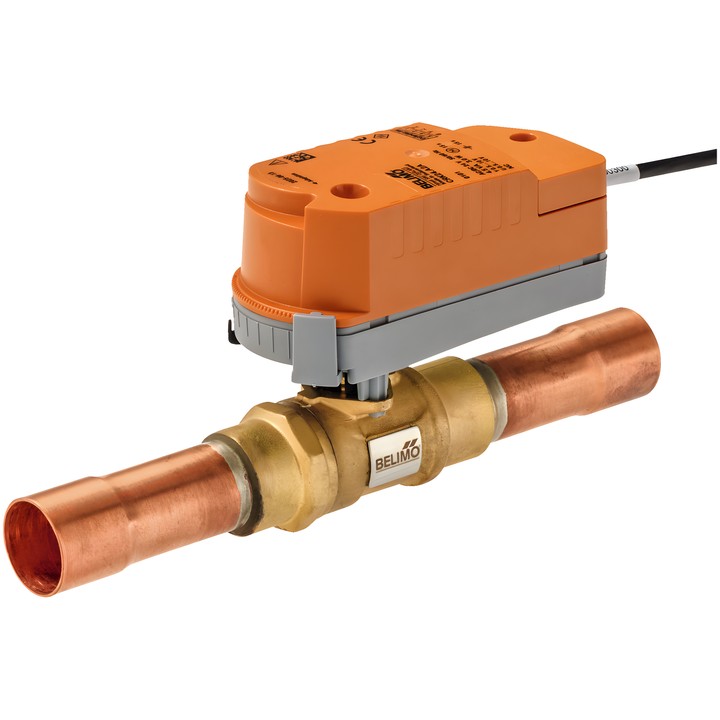

Belimo X8022M.32A23 - vanne de régulation deux voies pour fluides frigorigènes

Belimo X8022M.32A23 – vanne de régulation deux voies

Vanne à caractéristique égal pourcentage (VDI/VDE 2173), destinée à réguler le débit de fluide frigorigène. Convient aux fluides frigorigènes CFC, HFC, HFO et R290 ; la fiche technique indique également une utilisation possible avec les fluides frigorigènes de classe de sécurité A3 (ISO 817). La fonction de fermeture de sécurité est assurée par SuperCap.

Principales caractéristiques techniques

• Type : X8022M.32A23 ; Kvs : 8 m³/h ; PN 50.
• Raccordement : manchon intérieur à braser ODF 22-22 mm.
• Alimentation : AC/DC 24 V ; commande modulante, plage Y 0.5...10 V ; signal de retour U 0.5...10 V.
• Consommation : 2.5 W en fonctionnement, 0.5 W en position de repos ; pour le dimensionnement des câbles : 5 VA.
• Temps de course du moteur et de la fonction de sécurité : 15 s / 90°.
• Pression différentielle maximale ∆pmax : 3500 kPa ; pression de service admissible ps : 5000 kPa.
• Étanchéité : air-bubble tight, taux de fuite A (EN 12266-1).
• Température du fluide : -20...70°C ; avec ZCQ-E : 70...120°C. Température ambiante : -30...50°C.
• Raccordement électrique : câble de 3 m, 4x 0.34 mm² ; indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Corps : laiton CW617N ; élément obturateur : acier inoxydable AISI 316L.
• Montage de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Le débit est possible dans les deux sens.
• Longueur L : 190 mm ; poids : 0.56 kg.

L’utilisateur doit vérifier individuellement l’adéquation du produit à toute application spécifique utilisant un fluide frigorigène inflammable.
