Belimo X8022M.32A2A - vanne de régulation deux voies pour fluides frigorigènes

Belimo X8022M.32A2A – vanne de régulation pour fluides frigorigènes

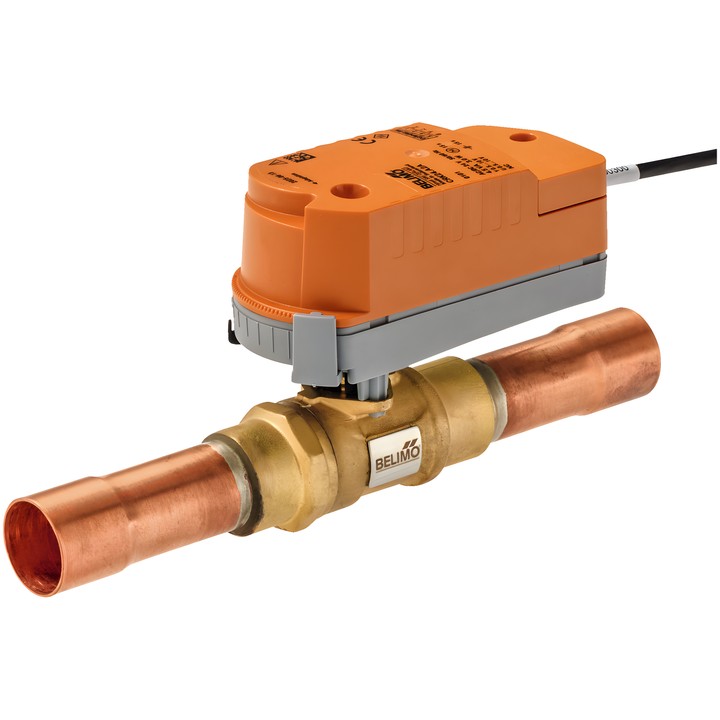

Vanne de régulation deux voies destinée à réguler le débit des fluides frigorigènes HFC et HFO. Convient aux fluides frigorigènes de classe A2L (ISO 817). L’actionneur rotatif positionne la vanne à boisseau sphérique ; la fonction de fermeture de sécurité utilise SuperCap.

Principales caractéristiques techniques

• Kvs : 8 m³/h ; caractéristique de débit : à pourcentage égal (VDI/VDE 2173).
• Raccordement : emboîture intérieure à souder ODF 22-22 mm ; PN 50.
• Pression de service admissible ps : 5000 kPa ; pression différentielle maximale ∆pmax : 3500 kPa.
• Alimentation : AC/DC 24 V ; commande modulante, plage de fonctionnement Y : 0.5...10 V ; retour de position U : 0.5...10 V.
• Consommation en fonctionnement : 2.5 W ; à l’arrêt : 0.5 W ; pour le dimensionnement des câbles : 5 VA.
• Temps de course du moteur : 15 s / 90° ; temps de course de la fonction de sécurité : 15 s / 90°.
• Température du fluide : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...50°C [-22...122°F], sans rayonnement.
• Étanchéité : aucune bulle d’air, classe d’étanchéité A (EN 12266-1).
• Corps : laiton CW617N ; élément de fermeture : acier inoxydable AISI 316L.
• Raccordement électrique : câble 3 m, 4x 0.34 mm² ; indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Montage de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit.
