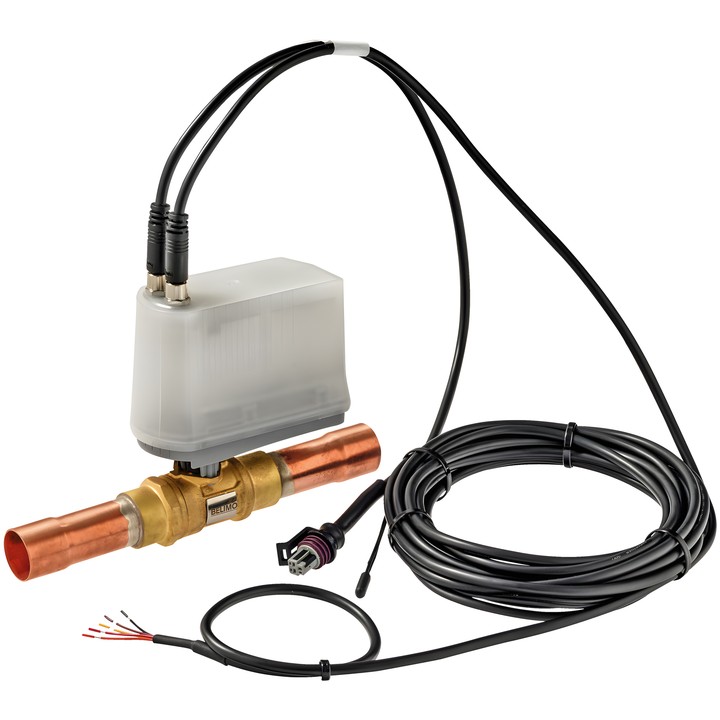

Vanne d’expansion à deux voies pour les fluides frigorigènes CFC, HFC, HFO et R290. Elle est équipée d’un régulateur de surchauffe intégré, d’une fermeture étanche et d’une fonction de fermeture de sécurité SuperCap.

Caractéristiques et paramètres principaux

• Raccordement : manchon intérieur à souder ODF 22-22 mm ; corps : laiton CW617N ; élément de fermeture : acier inoxydable AISI 316L.
• Puissance frigorifique : 500 kW avec R134a, Tc = 50°C, Te = 5°C, SC = SH = 5 K.
• Pression de service ps : 5000 kPa ; pression différentielle maximale ∆pmax : 3500 kPa.
• Tension nominale : AC/DC 24 V ; consommation en fonctionnement : 1.5 W ; consommation pour le dimensionnement des câbles : 2.6 VA.
• Signal de retour : Modbus ou analogique 0...10 V.
• Temps de course du moteur : 20 s / 90° ; temps de course de la fonction de sécurité : 15 s / 90°.
• Température du fluide : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...50°C [-22...122°F].
• Étanchéité : air-bubble tight, taux de fuite A (EN 12266-1) ; caractéristique de débit : equal percentage (VDI/VDE 2178).
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit.

Les câbles ne sont pas inclus ; utiliser exclusivement des câbles Belimo Z-C24X4.. . En cas d’utilisation de fluides frigorigènes inflammables, l’utilisateur doit vérifier que le produit convient à l’installation concernée.
