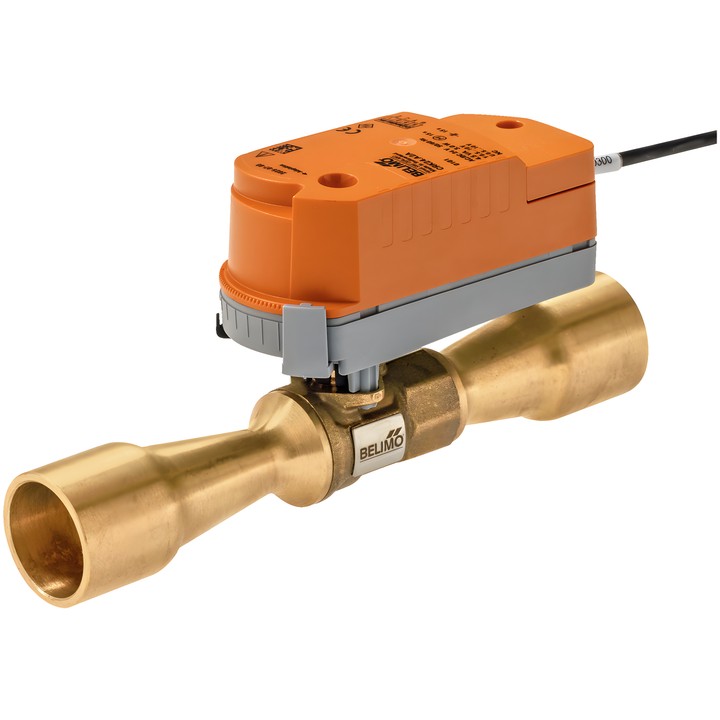

Belimo X8042M.3BA23 - vanne de régulation 2 voies pour fluides frigorigènes

Belimo X8042M.3BA23 – vanne de régulation

Vanne de régulation 2 voies à caractéristique de pourcentage égal, destinée à réguler le débit de fluide frigorigène. L’actionneur rotatif commande la vanne et la fonction SuperCap permet la fermeture d’urgence.

Principales données techniques

• Kvs : 8 m³/h ; raccord : manchon intérieur à braser ODF 42-42 mm.
• Pression de service admissible ps : 5000 kPa ; pression différentielle maximale ∆pmax : 3500 kPa.
• Commande modulante ; tension nominale AC/DC 24 V ; plage de fonctionnement Y : 0.5...10 V ; signal de retour de position U : 0.5...10 V.
• Temps de fonctionnement du moteur et de la fonction d’urgence : 15 s / 90° ; consommation en fonctionnement : 2.5 W, en position de repos : 0.5 W.
• Température du fluide : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...50°C [-22...122°F], sans rayonnement.
• Étanchéité : absence de bulles d’air, classe d’étanchéité A (EN 12266-1) ; caractéristique de débit : à pourcentage égal (VDI/VDE 2173).
• Corps : laiton CW617N ; élément obturateur : acier inoxydable AISI 316L.
• Indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Câble d’alimentation et de commande : 3 m, 4x 0.34 mm².

Montage de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Le débit peut circuler dans les deux sens. En cas d’utilisation de fluides frigorigènes inflammables, l’utilisateur doit vérifier que le produit convient à l’installation concernée.
