Belimo C215QFL-F0 - Vanne à boisseau sphérique 2 voies avec limiteur de débit PI

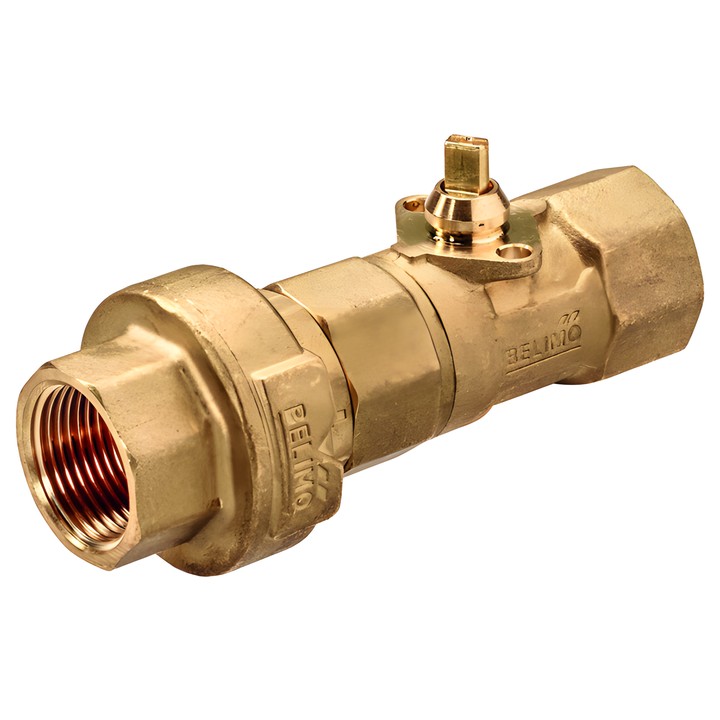

Belimo C215QFL-F0 – vanne avec limiteur de débit PI

Vanne à boisseau sphérique 2 voies avec filetage femelle pour installations hydrauliques en circuit fermé. La fiche technique indique une utilisation pour la commande Fermé/Ouvert des circuits hydrauliques de ventilo-convecteurs et de plafonds rafraîchissants. La vanne est actionnée par un servomoteur rotatif commandé par un signal Fermé/Ouvert.

Paramètres principaux

• Type : C215QFL-F0 ; DN 15 ; raccordement Rp 1/2" ; PN 25.
• Débit nominal V'nom : 940 l/h (0.26 l/s ; 0.94 m³/h).
• Fluide : eau ; température du fluide : 2...60°C [36...140°F].
• Différence de pression : 20...280 kPa ; pression de fermeture ∆ps : 520 kPa.
• Le limiteur de débit intégré maintient un débit constant pour une différence de pression de 20...280 kPa lorsque la vanne est ouverte à 90°.
• Fuite admissible : étanche aux bulles d’air, classe d’étanchéité A (EN 12266-1).
• Angle de rotation : 90° ; corps de vanne : laiton.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à l’axe ; ne pas monter avec l’axe orienté vers le bas. Le sens d’écoulement doit correspondre à la flèche sur le boîtier. La fiche technique indique 50 kPa afin de garantir un fonctionnement silencieux.
