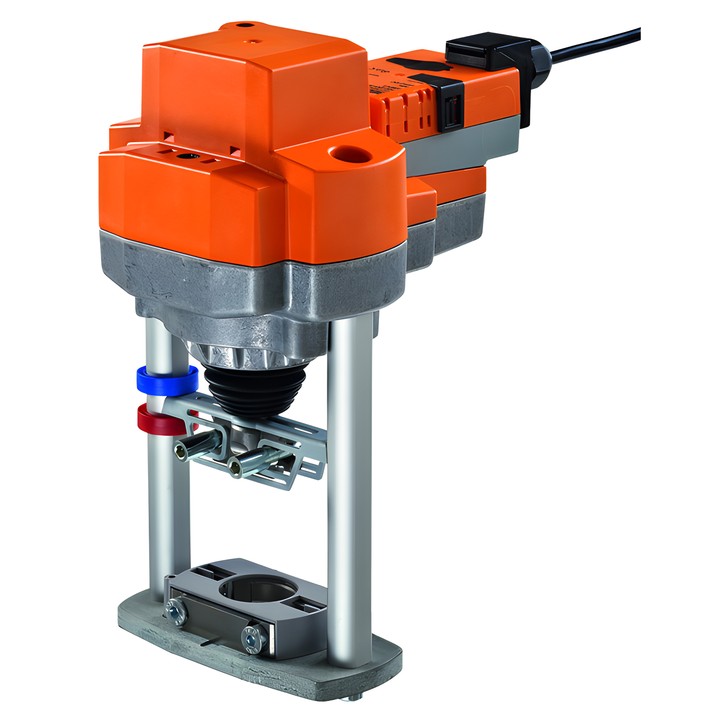

Belimo EV24A-SZ-TPC - servomoteur linéaire pour vannes à siège

Belimo EV24A-SZ-TPC – servomoteur pour vannes à siège

Ce servomoteur linéaire à commande modulante est conçu pour les vannes à siège à 2 et 3 voies dans les installations fixes de chauffage, de ventilation et de climatisation. Le signal de commande Y définit la position du servomoteur et la tension de retour U sert à l’indication électrique de sa position.

Caractéristiques et paramètres principaux

• Force du servomoteur : 2500 N ; course : 40 mm ; temps de course : 150 s / 40 mm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Plage de fonctionnement Y : 0.5...10 V ; signal de retour de position U : 0.5...10 V, max. 0.5 mA.
• Consommation électrique en mouvement : 4 W ; au repos : 1.5 W ; puissance de dimensionnement des câbles : 6 VA.
• Raccordement de l’alimentation et de la commande : bornes avec câble de 1 m, 4x 0.75 mm² (borne 4 mm²).
• Indice de protection : IP54 ; NEMA 2 ; boîtier UL Enclosure Type 2.
• Manœuvre manuelle par bouton-poussoir, avec possibilité de verrouillage ; indicateur mécanique de position pour une course de 5...40 mm.
• Adaptation automatique à la première mise sous tension ou lancement manuel à l’aide du bouton-poussoir.

Le montage direct sur la vanne s’effectue à l’aide de mâchoires de serrage profilées. Le servomoteur peut pivoter de 360° sur le col de la vanne. Il est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la position de fin de course.
