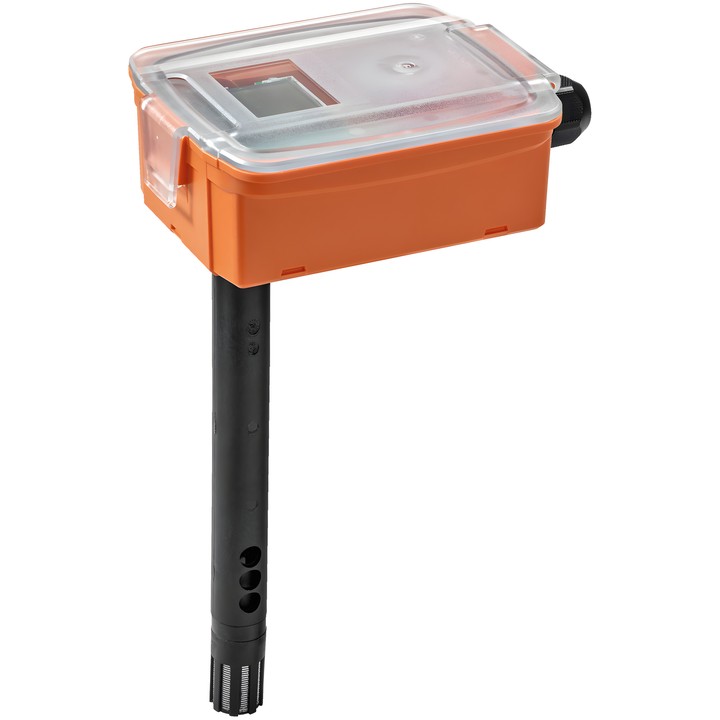

Belimo 22DTM-1106 - capteur de gaine CO₂, humidité et température

Belimo 22DTM-1106 – capteur de gaine

Capteur actif conçu pour mesurer le CO₂, l’humidité et la température de l’air dans une gaine. La version 22DTM-1106 est équipée d’un écran LCD.

Caractéristiques et paramètres principaux

• Grandeurs mesurées : CO₂, humidité relative et température.
• Technologie de mesure du CO₂ : double canal, NDIR.
• Plage de mesure du CO₂ : réglage d’usine 0...2000 ppm ; avec A-22G-A05 : 0...5000 ppm.
• Plage de mesure de l’humidité : 0...100% RH ; température : 0...50°C [32...122°F].
• Signaux de sortie pour le CO₂, l’humidité et la température : 0...5 V, 0...10 V ; 3 x sortie de tension, résistance min. 10 kΩ. Le signal 0...5/10 V se règle à l’aide d’un cavalier.
• Tension nominale : AC/DC 24 V.
• Écran : LCD rétroéclairé.
• Longueur de la sonde : 180 mm ; diamètre de la sonde : 19.5 mm.
• Indice de protection du boîtier : IP65 / NEMA 4X.
• Raccordement électrique : bornier à ressort amovible, max. 2.5 mm².

Une bride de montage en plastique A-22D-A35 est fournie. La configuration via Belimo Duct Sensor Assistant App nécessite le module Bluetooth A-22G-A05 ; le module et l’application ne sont pas nécessaires pour le fonctionnement et la configuration standard.
