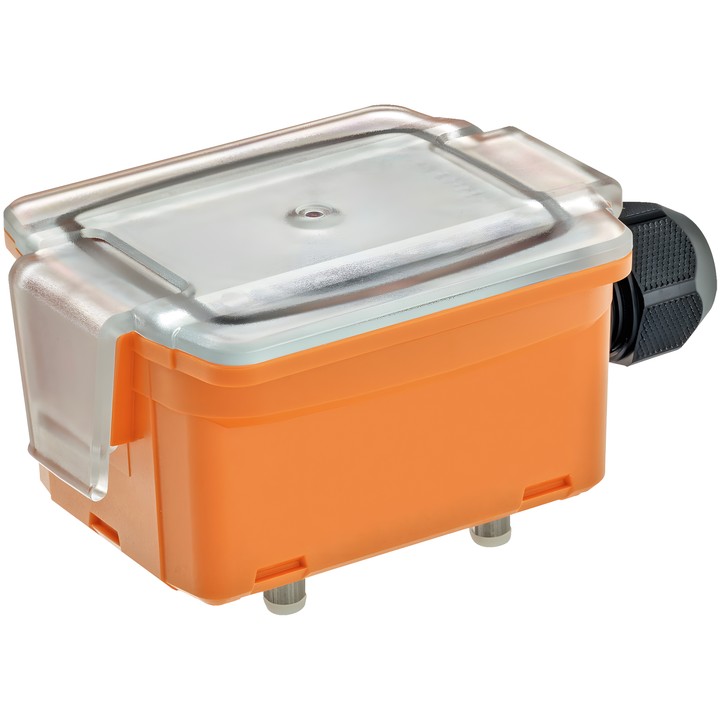

Belimo 22HL-10 - détecteur de fuite de liquide

Belimo 22HL-10 – détecteur de fuite de liquide

L’appareil sert à détecter les fuites de liquide dans les installations fixes de chauffage, de ventilation et de climatisation. Selon la documentation, il peut être utilisé pour l’alarme, la commande et la surveillance de réservoirs, de planchers techniques, de faux plafonds et de locaux. Le contact inverseur permet un raccordement aux systèmes de commande et de signalisation ou un branchement en série avec une vanne afin d’interrompre le débit d’eau.

Caractéristiques et paramètres principaux

• Fluides détectés : eau et mélanges eau-glycol jusqu’à 50/50.
• Alimentation nominale : AC/DC 24 V ; plage de tension : AC 21.6...26.4 V / DC 13.5...26.4 V.
• Contact inverseur SPDT libre de potentiel ; max. AC/DC 24 V / 1 A.
• Réinitialisation automatique lorsque les contacts sont secs.
• Mesure de la conductivité ; seuil de commutation ≈10 μS.
• Indication LED : vert – alimentation correcte, rouge – fuite.
• Indice de protection du boîtier : IP65 / NEMA 4.
• Raccordement électrique : bornier amovible avec bornes à ressort, max. 2.5 mm² ; presse-étoupe avec serre-câble ø6...8 mm.
• Température ambiante : -10...50°C ; température du liquide : -20...70°C.
