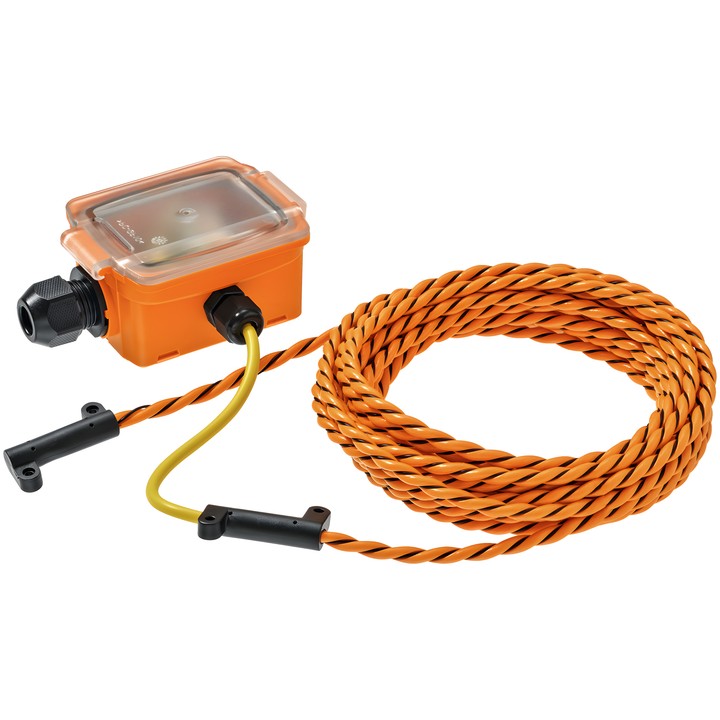

Belimo 22HL-105 - détecteur de fuite de liquide

Belimo 22HL-105 – détecteur de fuite de liquide

L’appareil détecte les fuites de liquide à l’aide d’un câble de détection. Il est conçu pour des applications d’alarme, de commande et de surveillance de réservoirs, de planchers techniques, de plafonds suspendus et de locaux dans des installations fixes de chauffage, ventilation et climatisation. L’alarme se réinitialise automatiquement lorsque les contacts sèchent.

Caractéristiques principales

• Câble de détection d’une longueur de 5 m.
• Tension nominale : AC/DC 24 V ; plage de tension : AC 21.6...26.4 V / DC 13.5...26.4 V.
• Contact inverseur SPDT libre de potentiel : Max. AC/DC 24 V / 1 A.
• Seuil de commutation : ≈10 μS ; valeur mesurée : conductivité.
• Indication LED : verte – alimentation correcte, rouge – fuite détectée.
• Indice de protection du boîtier : IP65 / NEMA 4.
• Raccordement par un bornier amovible à bornes à ressort, max. 2.5 mm².
• Fluide : eau ou mélange eau-glycol jusqu’à 50/50.

Le câble de détection peut être posé en méandre sur une surface ou en spirale autour d’un tuyau. En cas de montage sur un tuyau, la condensation présente à sa surface peut déclencher le commutateur.
