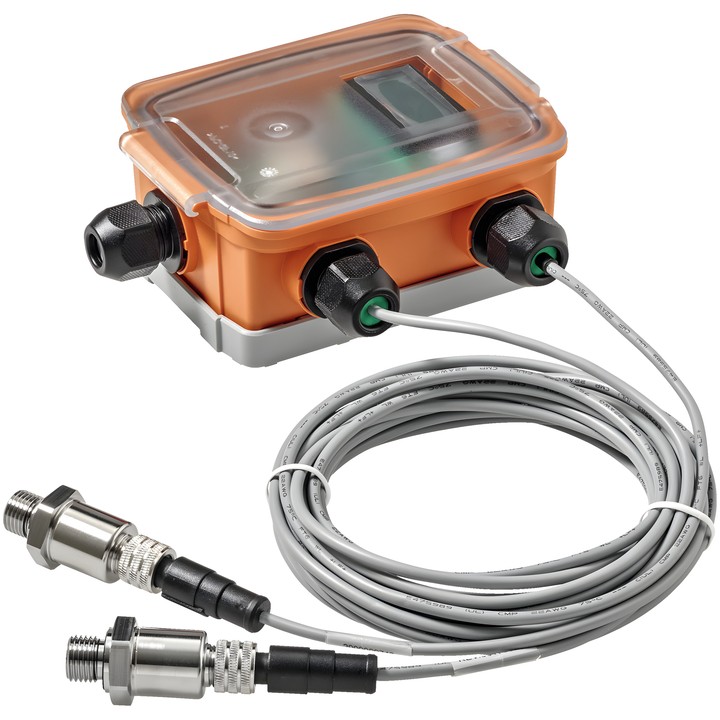

Belimo 22PDP-186 – capteur de pression différentielle pour liquides

Capteur actif destiné à mesurer la pression différentielle dans les installations HVAC fixes. Il est conçu pour l’eau et les mélanges eau-glycol. L’appareil relève la pression côté haute pression et côté basse pression, puis calcule la différence de pression.

Caractéristiques et spécifications principales

• Plage de mesure : 0...10 bar (0...150 psi). La pression de service par rapport à la pression ambiante doit également se situer dans la plage de mesure.
• Quatre plages sélectionnables pour 22PDP-186 : 0...10 bar, 0...5 bar, 0...2 bar et 0...1 bar ; réglage d’usine : 0...10 bar.
• Alimentation : AC/DC 24 V.
• Sortie tension : 1 x 0...5 V, 0...10 V, résistance min. 10 kΩ ; sortie courant : 1x 4...20 mA, résistance max. 500 Ω. Le signal 0...5/10 V ou 4...20 mA se sélectionne à l’aide d’un commutateur lorsque l’alimentation est déconnectée.
• Écran LCD de dimensions 16x38 mm.
• Raccordement de pression : G 1/4". Raccordement électrique : bornier amovible à bornes à ressort, max. 2.5 mm².
• Indice de protection : IP65 / NEMA 4X.
• Temps de réponse typique : <0.5 s.

Pour le modèle 22PDP-186, la surpression admissible est de 20 bar, la pression négative par rapport à l’ambiante est de -1 bar et la pression d’éclatement est de 200 bar. La mesure n’est pas possible dans la plage de surpression.
