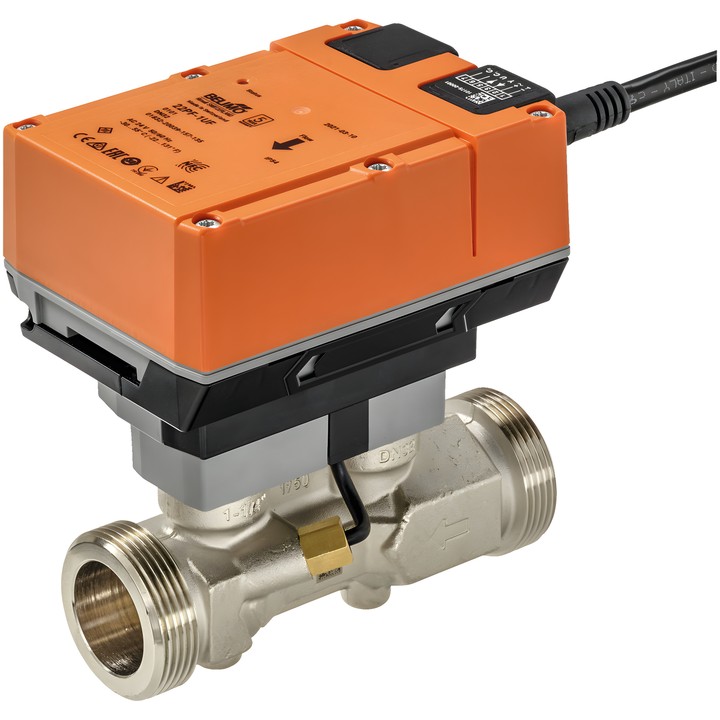

Belimo 22PF-1UE - capteur de débit à ultrasons

Belimo 22PF-1UE – capteur de débit

Le capteur utilise la mesure ultrasonique du débit dans les installations fermées d’eau froide et d’eau chaude. Il est conçu pour l’eau et les mélanges eau-glycol dont la teneur en glycol atteint max. 60 % vol. L’appareil mesure le débit et la température, surveille la teneur en glycol et compense son influence sur la mesure du débit.

Caractéristiques et spécifications principales

• Diamètre nominal : DN 25 ; pression nominale : PN 25.
• FS (débit maximal) : 1.17 l/s (4.2 m³/h).
• Raccordement à la tuyauterie : filetage mâle G 1 1/4", conforme à ISO 228-1.
• Alimentation : AC/DC 24 V ; raccordement électrique par câble.
• Sortie en tension : 1 x 0...10 V, 0.5...10 V, 2...10 V ou définie par l’utilisateur ; réglage d’usine DC 0...10 V.
• Communication : BACnet MS/TP, Modbus RTU, MP-Bus.
• Configuration via Belimo Assistant 2 ; accès via NFC.
• Indice de protection : IP54.
• Température du fluide : -20...120°C. Pour une température du fluide <2°C, une protection contre le gel doit être prévue.
• Coque isolante A-22PEM-A01 incluse ; selon la documentation, la coque n’est pas incluse dans la région Asie-Pacifique.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale ; le montage suspendu est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le boîtier.
