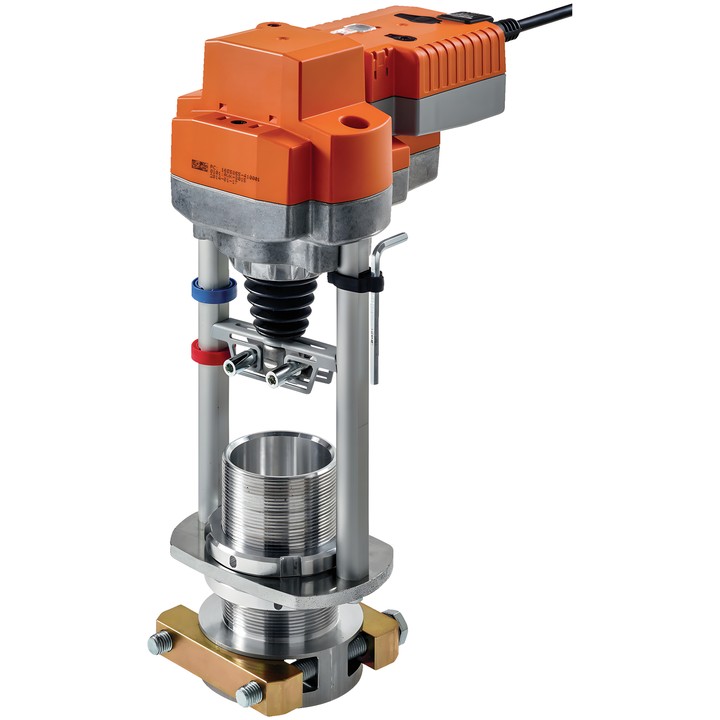

Belimo AVK230A-3-RE - servomoteur pour vannes à siège

Belimo AVK230A-3-RE

Servomoteur linéaire RetroFIT+ avec fonction de sécurité pour vannes à siège 2 et 3 voies. En fonctionnement normal, les condensateurs intégrés se chargent ; en cas de coupure de tension, l’énergie stockée amène la vanne à la position de sécurité choisie.

Caractéristiques et paramètres principaux

• Force du servomoteur : 2000 N ; course : 32 mm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : 3 points.
• Durée de course du moteur : 150 s / 32 mm ; durée de course de la fonction de sécurité : 35 s / 32 mm.
• Position de sécurité réglable : tige rentrée ou sortie ; durée de maintien (PF) : 2 s.
• Consommation en fonctionnement : 3.5 W ; à l’arrêt : 1.5 W ; pour le dimensionnement des câbles : 6.5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Commande manuelle par bouton-poussoir ; indicateur mécanique de position pour une course de 5...32 mm.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.

Les servomoteurs RetroFIT+ destinés au montage sur des vannes de différents fabricants comprennent un adaptateur universel de col de vanne et un adaptateur universel de tige. Pour le montage sur des vannes à siège Belimo, le fabricant recommande les servomoteurs standard Belimo.
