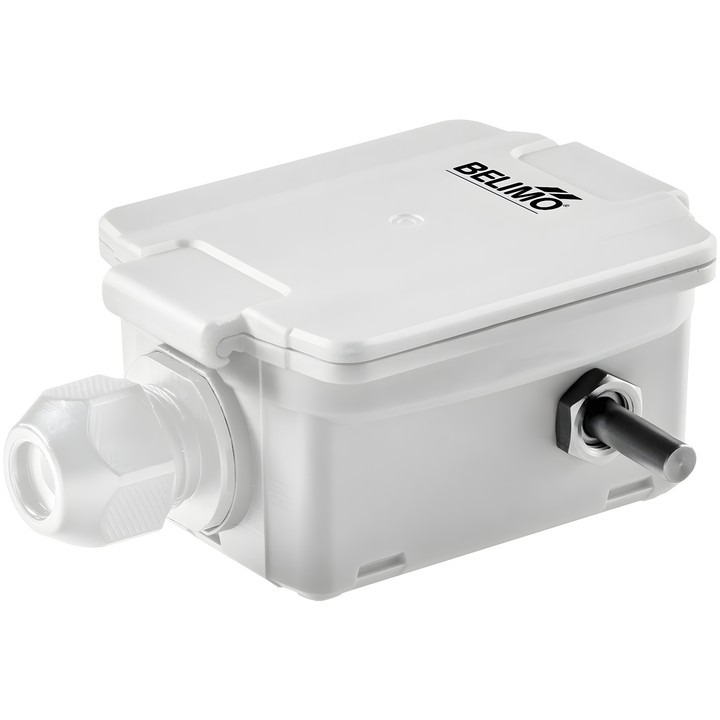

Belimo 22UT-14 - sonde de température extérieure

Belimo 22UT-14 – sonde de température extérieure

Sonde active destinée à mesurer la température de l’air extérieur. Le signal de sortie 4...20 mA correspond à la plage de mesure sélectionnée.

Caractéristiques principales

• Alimentation nominale : DC 24 V ; plage de tension : DC 13.5...26.4 V.
• Sortie courant : 1x 4...20 mA, résistance max. 500 Ω.
• 8 plages de mesure sélectionnables par réglage des cavaliers : S0 -50...50°C, S1 -10...120°C, S2 0...50°C, S3 0...250°C, S4 -15...35°C, S5 0...100°C, S6 -20...80°C, S7 0...160°C.
• Élément de mesure basé sur Pt1000 class AA ; précision ±0.5°C @ 21°C pour les réglages S2 et S4.
• Sonde : longueur 25 mm, diamètre 6 mm.
• Indice de protection du boîtier : IP65 / NEMA 4X.
• Raccordement : bornier à ressort enfichable, max. 2.5 mm² ; presse-étoupe ø6...8 mm.
• Température ambiante : -35...50°C ; température du fluide : -35...50°C.

Les plages de mesure indiquées ne définissent pas la température admissible du fluide ; sa limite est de -35...50°C.
