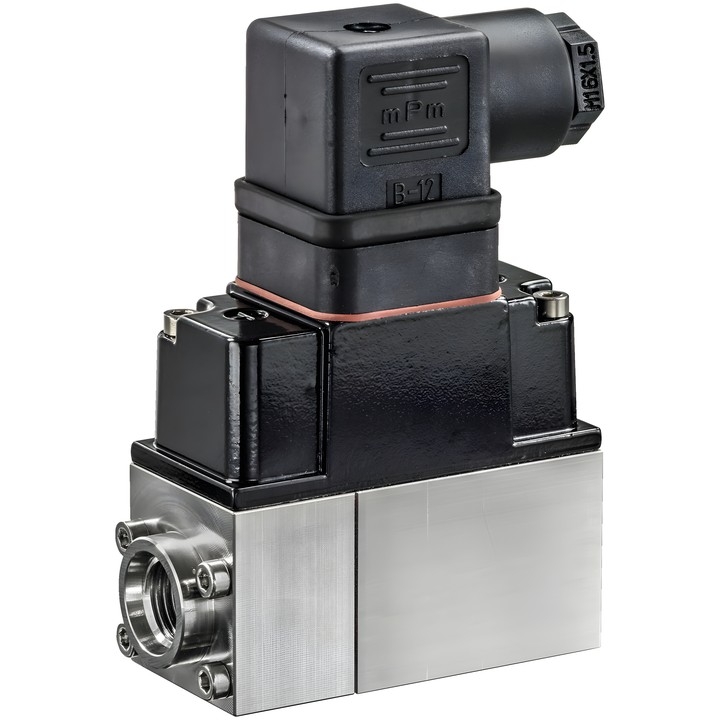

Belimo 22WDP-115 - capteur de pression différentielle pour liquides

Belimo 22WDP-115 – capteur de pression différentielle

Le capteur mesure la différence de pression du fluide acheminé de part et d’autre de la membrane interne. Il est destiné aux installations fixes de chauffage, de ventilation et de climatisation. Les données fonctionnelles indiquent l’eau, un mélange d’eau et de glycol ainsi que la vapeur parmi les fluides.

Caractéristiques et paramètres principaux

• Plage de mesure de la pression différentielle : 0...6 bar (0...87 psi).
• Signal de sortie actif : 1 x 0...10 V, résistance min. 2 kΩ.
• Tension nominale : AC/DC 24 V.
• Précision : ±1% de la plage de mesure à -5...75°C [23...167°F].
• Temps de réponse typique : 100 ms.
• Raccord de pression : G 1/4" ; raccordement électrique : fiche pour câble de 0.5...1.5 mm².
• Indice de protection : IP65 / NEMA 4.
• Pour le type 22WDP-115 : surpression différentielle 16 bar, surpression différentielle négative -1 bar et pression d’éclatement 21 bar. La mesure est impossible dans la plage de surpression.

Température ambiante : -10...50°C [14...122°F]. Température du fluide : -10...80°C [15...175°F]. Lorsque la température du fluide est inférieure à 2°C [36°F], une protection contre le gel doit être prévue. Pour la vapeur, la pression maximale à l’entrée indiquée est de 100 kPa [15 psi].
