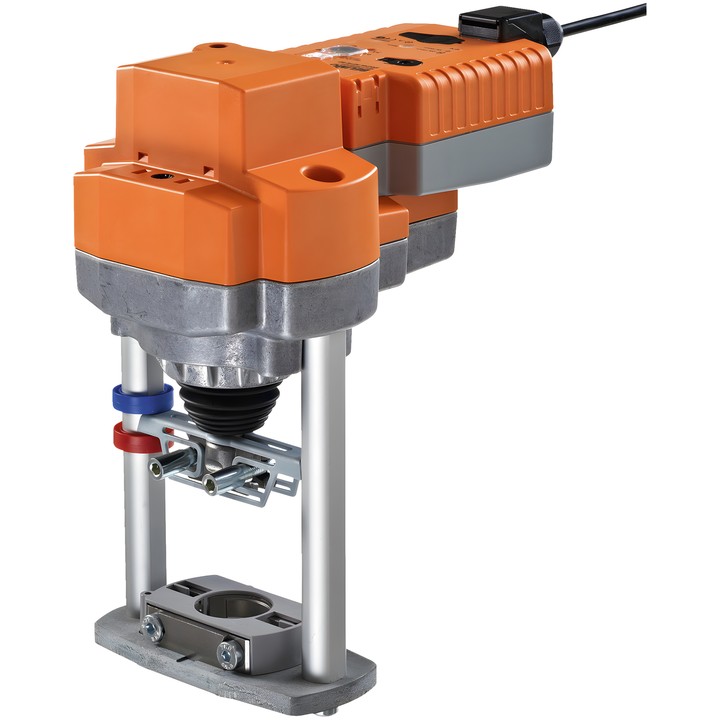

Belimo AVK24A-3-TPC - servomoteur linéaire pour vannes à siège

Belimo AVK24A-3-TPC

Servomoteur linéaire pour vannes à siège 2 et 3 voies. En fonctionnement normal, les condensateurs intégrés se chargent ; en cas d’interruption de l’alimentation, l’énergie stockée déplace la vanne vers la position de sécurité choisie. Cette position peut être réglée avec le bouton POP.

Caractéristiques principales et données techniques

• Force du servomoteur : 2000 N ; course : 32 mm.
• Tension nominale : AC 24 V ; fréquence : 50/60 Hz ; plage de tension : AC 19.2...28.8 V.
• Commande : 3 points.
• Temps de course du moteur : 150 s / 32 mm ; temps de déplacement vers la position de sécurité : 35 s / 32 mm.
• Durée de maintien (PF) : 2s.
• Puissance absorbée en fonctionnement : 4.5 W ; au repos : 2 W ; pour le dimensionnement des câbles : 9 VA.
• Raccordement de l’alimentation et de la commande : bornes avec câble de 1 m, 4x 0.75 mm² ; borne 4 mm².
• Réglage manuel par bouton-poussoir ; indicateur mécanique de position pour une course de 5...32 mm.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Le servomoteur est destiné aux installations fixes de chauffage, ventilation et climatisation. En commande impulsionnelle 3 points, le régulateur doit être arrêté une fois la position de fin de course atteinte.
