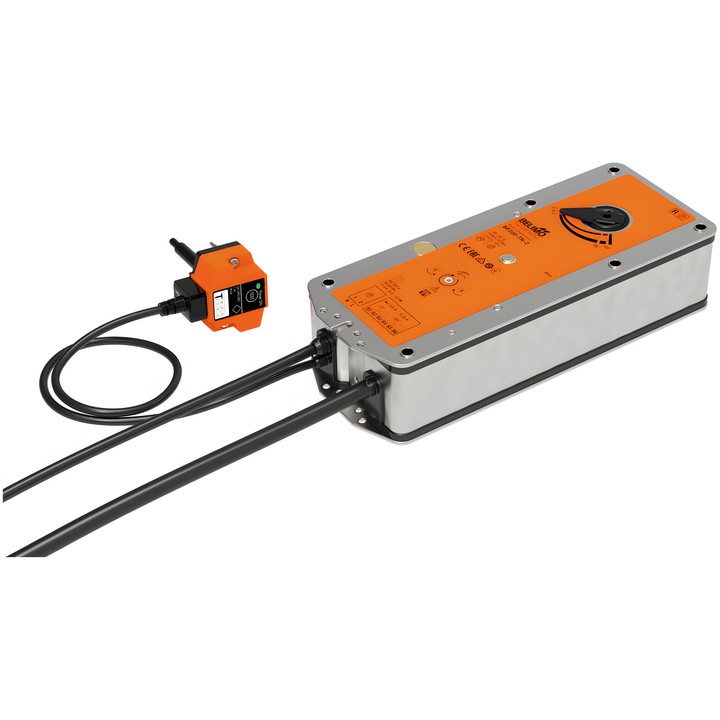

Servomoteur Belimo BF230-TN-2
Servomoteur à ressort de rappel pour clapets coupe-feu et de désenfumage 90° dans les systèmes de ventilation et de climatisation. En fonctionnement, le moteur déplace le clapet en position de service et tend le ressort. En cas de coupure de l’alimentation, le ressort déplace le clapet en position de sécurité. Le déclencheur thermoélectrique BAT comporte des fusibles thermiques pour la température à l’extérieur et à l’intérieur du conduit : 72°C.
Principales caractéristiques techniques
- Couple du moteur : 18 Nm ; couple de la fonction de sécurité : 12 Nm.
- Tension nominale : AC 230 V ; fréquence : 50/60 Hz.
- Commande : Fermer/Ouvrir.
- Temps de course du moteur : <120 s / 90° ; temps de course de la fonction de sécurité : 16 s @ 20°C.
- Angle de rotation : max. 95°.
- Contacts auxiliaires : 2x SPDT ; points de commutation : 5° / 80°.
- Puissance consommée en fonctionnement : 8.5 W ; en position de repos : 3 W ; pour le dimensionnement des câbles : 11 VA.
- Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm² (sans halogène) ; raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm² (sans halogène).
- Liaison par forme 12x12 mm, arbre creux traversant.
- Le sens de déplacement du moteur est sélectionné par le montage G/D ; réglage manuel avec butée de position.
- Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
Inclus : manivelle, indicateur de position et capot de protection.
