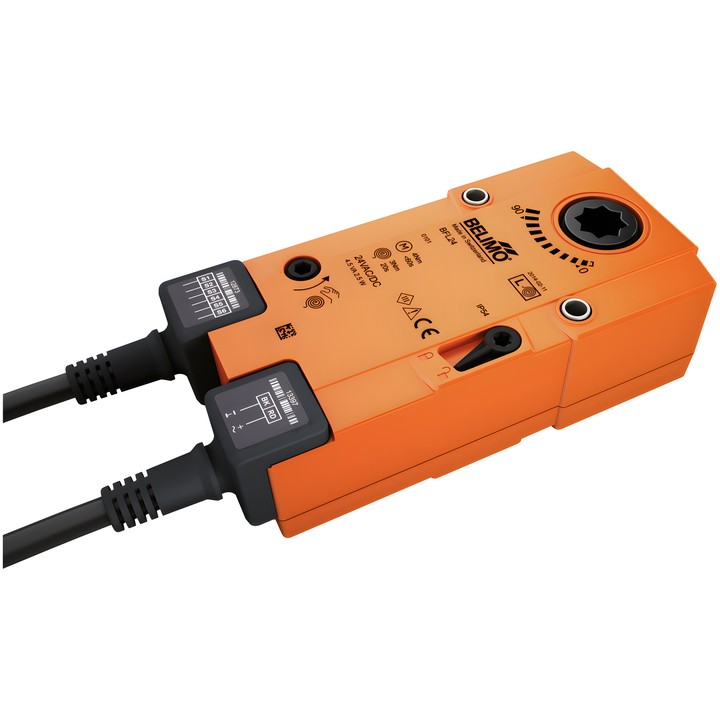

Belimo BFL24-SR - servomoteur à ressort de rappel pour clapets coupe-feu

Belimo BFL24-SR – servomoteur pour clapets coupe-feu

Servomoteur à ressort de rappel pour clapets coupe-feu et de désenfumage 90° dans les systèmes de ventilation et de climatisation. Le signal de commande analogique Y place le clapet en position de fonctionnement et tend simultanément le ressort. En cas d’interruption de l’alimentation, le ressort amène le clapet en position de sécurité.

Caractéristiques et paramètres principaux

• Alimentation AC/DC 24 V, fréquence 50/60 Hz ; plage de tension AC 19.2...28.8 V / DC 21.6...28.8 V.
• Commande modulante : plage de fonctionnement Y 2...10 V ; signal de retour de position U 2...10 V.
• Couple moteur 4 Nm ; couple de la fonction de sécurité 3 Nm.
• Temps de course du moteur <60 s / 90° ; temps de course de la fonction de sécurité 20 s @ -10...55°C, <60 s @ -30...-10°C.
• Deux contacts auxiliaires 2x SPDT avec points de commutation à 5° / 80°.
• Raccordement par forme 12x12 mm, axe creux traversant ; angle de rotation maximal 95°.
• Sens de déplacement sélectionnable par montage L/R ; manœuvre manuelle avec butée de position et indicateur mécanique de position.
• Puissance absorbée en fonctionnement 2.3 W, en position de repos 0.6 W ; puissance de dimensionnement du câblage 4.1 VA.
• Câble d’alimentation et de commande : 1 m, 4x 0.75 mm², sans halogène ; câble des contacts auxiliaires : 1 m, 6x 0.75 mm², sans halogène.
• Indice de protection IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).

Inclus : manivelle, indicateur, capot de protection et insert pour le raccordement par forme 12/10 mm. Le servomoteur est adapté et monté sur le clapet par le fabricant du clapet ; selon la documentation Belimo, il est fourni directement aux fabricants de clapets de sécurité.
