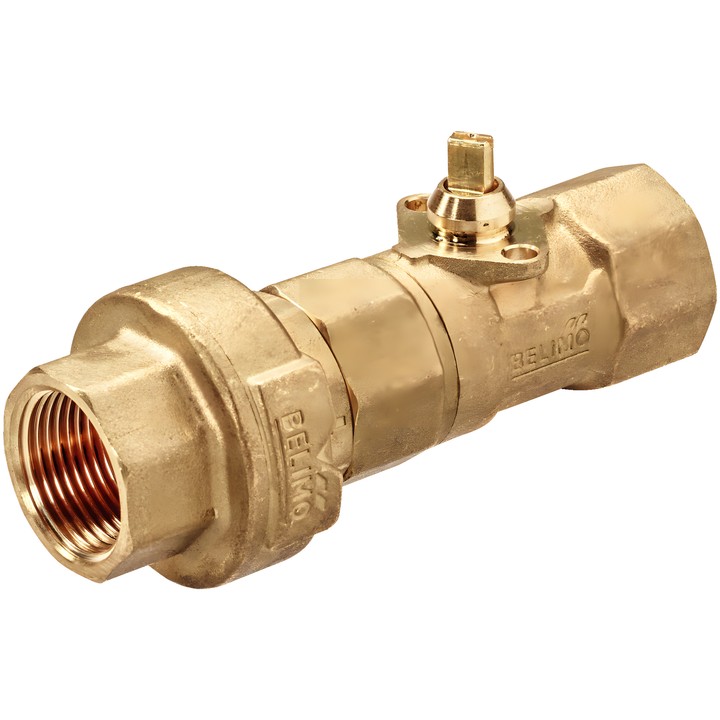

Belimo C220QFL-G - vanne à bille 2 voies avec limiteur de débit PI

Belimo C220QFL-G – caractéristiques techniques

Vanne à bille PI 2 voies avec limiteur de débit, conçue pour les installations hydrauliques fermées. Selon la documentation, elle sert à la commande tout ou rien côté eau des ventilo-convecteurs et des plafonds rafraîchissants.

• Raccordement : filetage femelle Rp 3/4", DN 20 ; PN 25.
• Débit nominal V'nom : 1900 l/h (0.52 l/s ; 1.9 m³/h).
• Fluide : eau ; température du fluide : 2...60°C [36...140°F].
• Pression différentielle : 20...280 kPa ; pression de fermeture ∆ps : 520 kPa.
• À une pression différentielle de 20...280 kPa, le limiteur intégré maintient un débit constant lorsque la vanne est ouverte à 90°. Une pression de 50 kPa est indiquée pour un fonctionnement silencieux.
• Étanchéité : étanche aux bulles, classe de fuite A (EN 12266-1).
• Corps et tige : laiton ; obturateur : laiton chromé ; joint de tige : joint torique EPDM ; siège : PTFE, joint torique EPDM.
• Angle de rotation : 90°.

Instructions de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps. Le montage sur le retour est recommandé.
