Belimo C220QFL-H - Vanne PI limiteuse de débit à 2 voies

Belimo C220QFL-H – Vanne PI limiteuse de débit

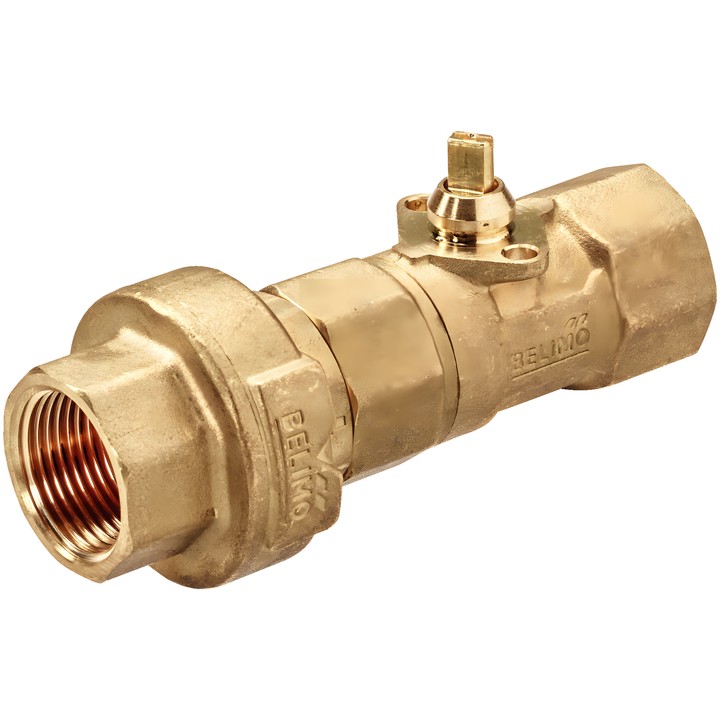

La vanne à boisseau sphérique PIFLV à 2 voies est destinée aux installations hydrauliques fermées, notamment à la régulation tout ou rien côté eau des ventilo-convecteurs et des plafonds rafraîchissants. Le limiteur de débit intégré maintient un débit constant à une pression différentielle de 20...280 kPa lorsque la vanne est ouverte à 90°.

Caractéristiques principales

• Dimension : DN 20 ; raccordement : filetage femelle Rp 3/4" ; PN 25.
• Débit nominal V'nom : 2900 l/h (0.81 l/s).
• Fluide : eau ; température du fluide : 2...60°C [36...140°F].
• Pression différentielle : 20...280 kPa ; pression de fermeture ∆ps : 520 kPa.
• Étanchéité : étanche aux bulles, classe d’étanchéité A (EN 12266-1).
• Corps et tige : laiton ; élément de fermeture : laiton chromé.
• Angle de rotation : 90° ; la vanne s’ouvre dans le sens antihoraire et se ferme dans le sens horaire.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps. Le fabricant recommande un montage sur le retour et l’utilisation d’un filtre à tamis adapté. Une pression différentielle de 50 kPa est indiquée pour un fonctionnement silencieux.
