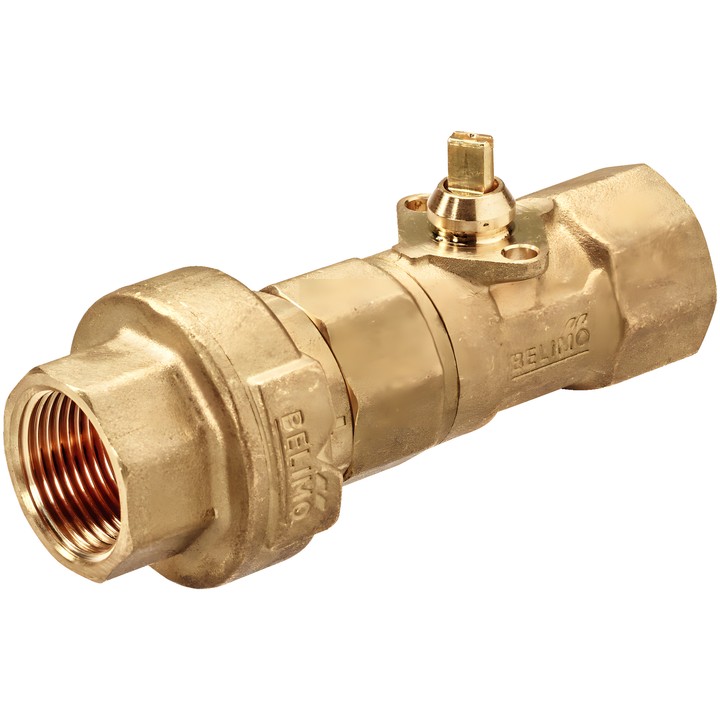

Belimo C220QFL-H0 - vanne PI de limitation de débit à 2 voies

Belimo C220QFL-H0

Vanne à boisseau sphérique à 2 voies avec limiteur de débit PI (PIFLV), conçue pour les circuits d’eau fermés. La fiche technique indique une commande tout ou rien côté eau dans les ventilo-convecteurs et les plafonds rafraîchissants.

Principales caractéristiques et spécifications

• DN 20 ; raccordement : filetage femelle Rp 3/4" selon ISO 7-1 ; PN 25.
• Débit nominal V'nom : 2350 l/h (0.65 l/s; 2.35 m³/h).
• Fluide : eau ; température du fluide : 2...60°C [36...140°F].
• Pression différentielle : ∆p 20...280 kPa ; pression de fermeture ∆ps : 520 kPa. Une pression de 50 kPa est indiquée pour un fonctionnement silencieux.
• À 90° d’ouverture, le limiteur intégré maintient un débit constant dans une plage de pression différentielle de 20...280 kPa.
• Étanchéité : étanche aux bulles, classe d’étanchéité A (EN 12266-1).
• Corps et tige : laiton ; élément obturateur : laiton chromé ; joint de tige : joint torique EPDM ; siège : PTFE, joint torique EPDM.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige ; ne pas monter avec la tige orientée vers le bas. Respecter le sens d’écoulement indiqué par la flèche sur le corps. Le montage sur le retour est recommandé.
