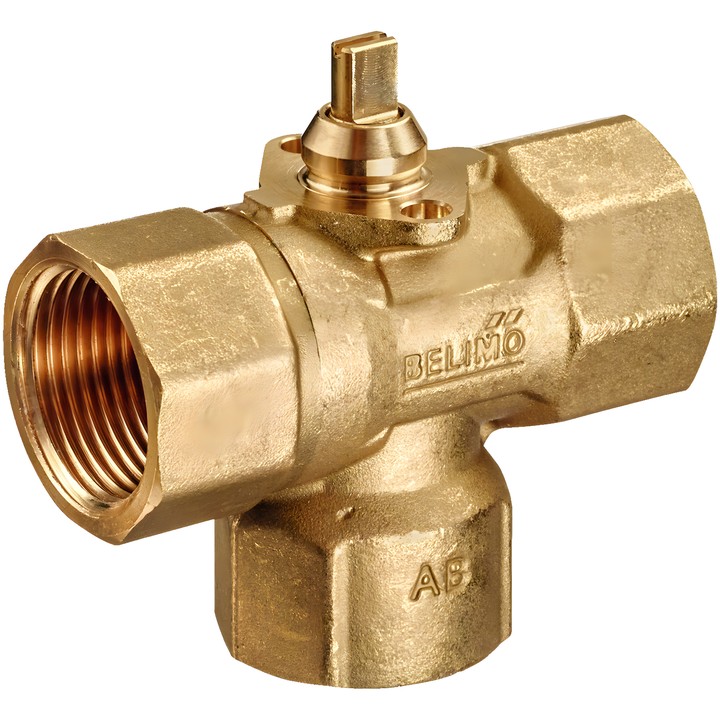

Belimo C325Q-J - vanne de zone de commutation 3 voies DN 25

Belimo C325Q-J – vanne de zone de commutation

Vanne 3 voies destinée à la commutation et à la commande ouverture/fermeture côté eau des installations de ventilation et de chauffage. Conçue pour les circuits d’eau fermés. La vanne est actionnée par un servomoteur rotatif commandé par un signal ouverture/fermeture.

Caractéristiques et paramètres principaux

• DN 25, PN 25 ; filetage intérieur Rp 1".
• Kvs 4 m³/h ; ps 1600 kPa.
• Fluide : eau, eau contenant jusqu’à 50 % vol. de glycol.
• Température du fluide : 2...100°C [36...212°F] ; 2...90°C avec un servomoteur.
• Pression différentielle maximale ∆pmax 280 kPa ; pression de fermeture 280 kPa. Une pression de 50 kPa est indiquée pour un fonctionnement silencieux.
• Étanchéité : étanche aux bulles d’air, classe d’étanchéité A.
• Corps et tige en laiton ; élément d’obturation en laiton chromé.
• Angle de rotation 90° ; circulation possible dans les deux sens.
• Montage du servomoteur par encliquetage, sans outil.

Consignes de montage

Position de montage autorisée de la vanne : de la verticale à l’horizontale par rapport à la tige. Ne pas monter avec la tige orientée vers le bas. Pour obtenir l’angle de rotation de 90° requis pour la fonction de commutation, retirer la butée de fin de course du servomoteur.
