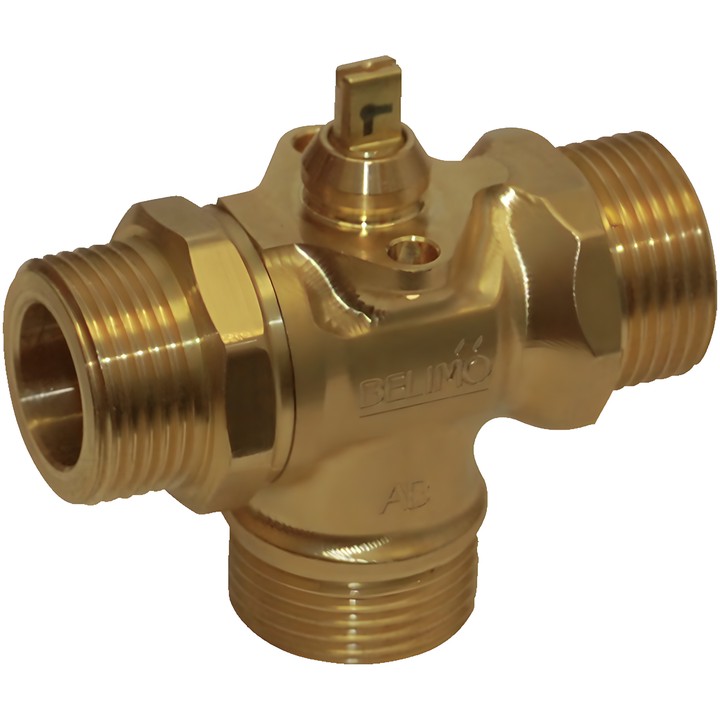

Belimo C520Q-J - vanne de zone de commutation 3 voies

Belimo C520Q-J – vanne de zone de commutation

Vanne 3 voies avec filetage mâle, conçue pour les fonctions de commutation et la commande tout ou rien côté eau des installations de ventilation et de chauffage. La vanne est actionnée par un servomoteur rotatif commandé par un signal tout ou rien.

Caractéristiques et paramètres principaux

• DN 20 ; raccordement : filetage mâle G 3/4" conforme à ISO 228-1 ; PN 25.
• Kvs 3.6 m³/h ; ps 1600 kPa.
• Fluide : eau ou eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : 2...100°C [36...212°F] ; avec servomoteur 2...90°C.
• Pression différentielle : ∆pmax 280 kPa ; pression de fermeture : 280 kPa. Une valeur de 50 kPa est indiquée pour un fonctionnement silencieux.
• Étanchéité : étanche aux bulles, classe de fuite A (EN 12266-1).
• Angle de rotation : 90° ; le débit est possible dans les deux sens.
• Corps et tige en laiton ; élément obturateur en laiton chromé ; joint de tige : joint torique EPDM ; siège : PTFE, joint torique EPDM.
• Montage du servomoteur par encliquetage sans outil ; la vanne ne nécessite aucun entretien.

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige. Le montage avec la tige orientée vers le bas est interdit. Pour obtenir l’angle de rotation de 90° nécessaire à la fonction de commutation, retirer la butée de fin de course du servomoteur.
