Belimo C615QP-D+BAC - Vanne de zone PI à 6 voies

Belimo C615QP-D+BAC – Vanne de zone PI à 6 voies

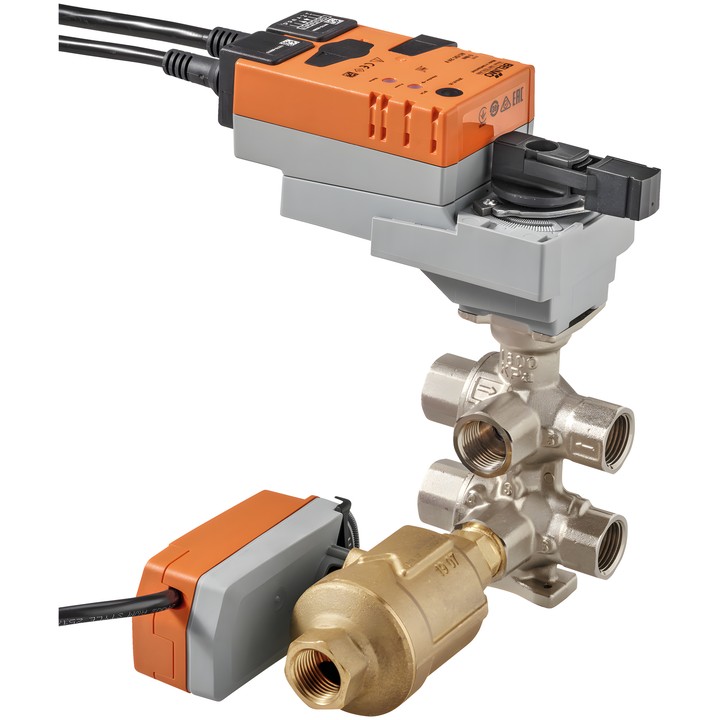

L’appareil associe une vanne à boisseau sphérique de commutation à 6 voies à une vanne de zone à 2 voies indépendante de la pression (PIQCV). Il permet de commuter entre les séquences de refroidissement et de chauffage et de réguler le débit dans les systèmes hydrauliques fermés.

Caractéristiques et paramètres principaux

• DN 15, PN 16 ; raccordement avec filetage intérieur Rp 1/2".
• V'nom 420 l/h ; V'max réglable de 100...420 l/h pour les séquences de refroidissement et de chauffage.
• Régulation du débit indépendante de la pression par la vanne PIQCV ; débit constant pour une différence de pression de 16...350 kPa sur la PIQCV.
• Différence de pression maximale ∆pmax 350 kPa ; caractéristique de débit linéaire.
• Fluide : eau ou eau glycolée jusqu’à 50 % vol. max. ; température du fluide 6...80°C [43...176°F].
• Alimentation AC/DC 24 V ; consommation électrique en fonctionnement 2.1 W, en position de repos 1.9 W.
• Commande modulante, communicante ou hybride ; communication BACnet MS/TP, Modbus RTU et MP-Bus.
• Plage du signal de commande Y 2...10 V ; signal de retour U 2...10 V.
• Câble de raccordement 1 m, 6x 0.75 mm² ; indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Corps : laiton nickelé (6-way CCV) / laiton (PIQCV) ; étanchéité à la fermeture : air-bubble tight, leakage rate A (EN 12266-1).

Les débits maximaux des deux séquences peuvent être réglés individuellement avec ZTH EU et Belimo Assistant 2. Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit.
