Belimo C615QP-F+BAC - vanne de zone PI à 6 voies

Belimo C615QP-F+BAC – vanne de zone PI

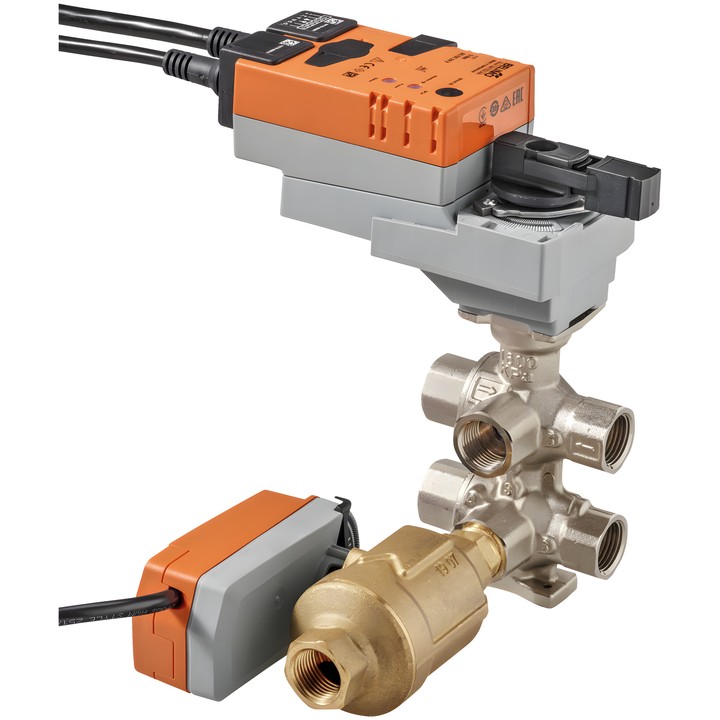

L’appareil se compose d’une vanne à boisseau sphérique de commutation à 6 voies avec servomoteur et d’une vanne de zone PIQCV à 2 voies avec servomoteur. Il est destiné aux installations hydrauliques fermées et prend en charge deux séquences : refroidissement et chauffage. La vanne à 6 voies commute les séquences, tandis que la PIQCV régule le débit requis indépendamment de la pression.

Principales données et caractéristiques

• Raccordement : DN 15, filetage femelle Rp 1/2" ; PN 16.
• Débit nominal V'nom : 980 l/h ; plage de réglage V'max : 190...980 l/h.
• Différence de pression maximale ∆pmax : 350 kPa ; débit constant pour une différence de pression de 16...350 kPa sur la PIQCV.
• Fluide : eau ou eau glycolée jusqu’à 50 % vol. max. ; température du fluide : 6...80°C [43...176°F].
• Caractéristique de débit : linéaire ; étanchéité aux bulles, classe d’étanchéité A (EN 12266-1).
• Tension nominale : AC/DC 24 V ; consommation en fonctionnement : 2.1 W, en position de repos : 1.9 W ; puissance de dimensionnement : 4.6 VA.
• Commande modulante, communicative ou hybride ; signal de commande Y : 2...10 V. Communication : BACnet MS/TP, Modbus RTU, MP-Bus.
• Câble d’alimentation et de commande : 1 m, 6x 0.75 mm² ; indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Corps : laiton nickelé (vanne CCV à 6 voies) et laiton (PIQCV).
• Les débits maximaux des deux séquences peuvent être réglés à l’aide de ZTH EU ou Belimo Assistant 2 ; commande par NFC avec Belimo Assistant 2.
