Belimo CM24-SR-T-L - servomoteur modulant pour clapet

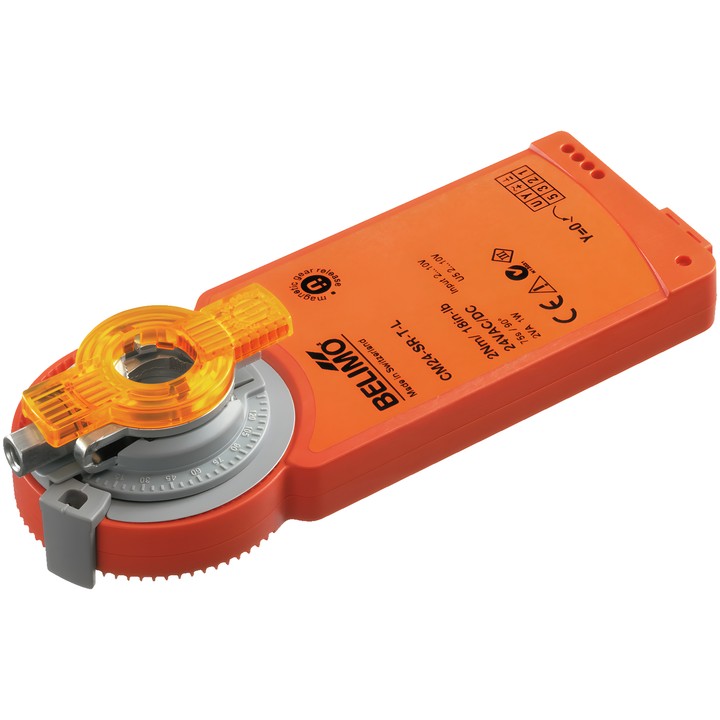

Servomoteur pour clapet Belimo CM24-SR-T-L

Servomoteur à commande modulante destiné au positionnement des clapets dans les installations techniques des bâtiments. Selon la fiche technique, il convient aux clapets d’air d’une surface allant jusqu’à env. 0.4 m².

Caractéristiques principales

• Couple : 2 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Plage de commande Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course : 75 s / 90° ; angle de rotation : 95°, réglage fixe. Les butées mécaniques permettent de régler la plage de rotation.
• Sens de déplacement du moteur : rotation vers la gauche (ccw).
• Réglage manuel à l’aide d’un aimant ; indicateur mécanique de position.
• Montage sur l’axe du clapet à l’aide d’un collier universel 6...12.7 mm.
• Raccordement de l’alimentation et de la commande : bornes ; fil de cuivre rigide 1.5 mm² ou fil souple 1.0 mm² (4 conducteurs).
• Puissance absorbée en fonctionnement : 1 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 1.5 VA.
• Indice de protection IEC/EN : IP20 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée. Pour le montage, respecter les exigences indiquées dans la documentation technique.
